Produktsammendrag

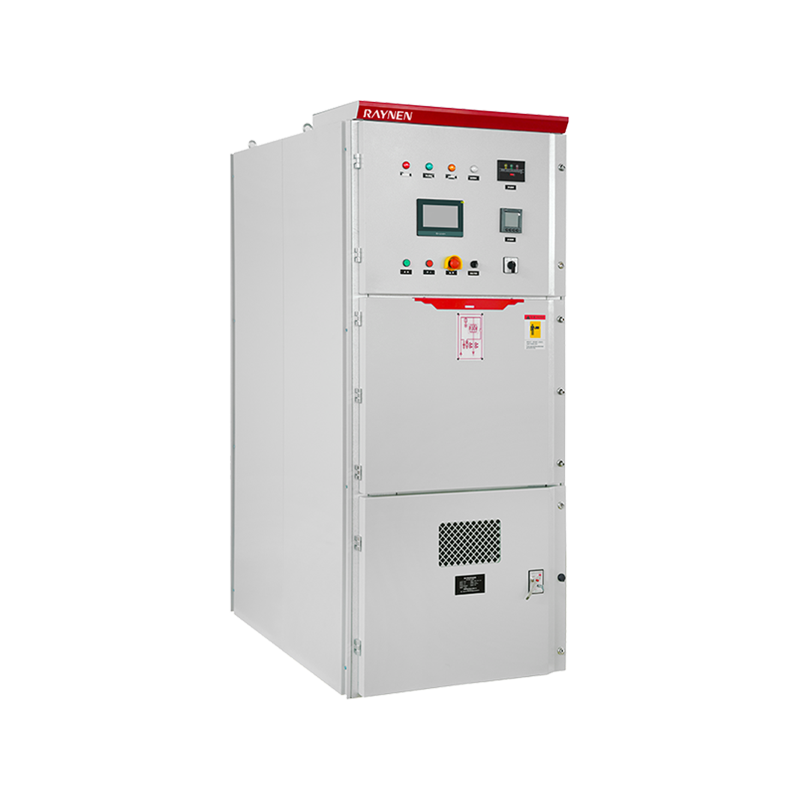

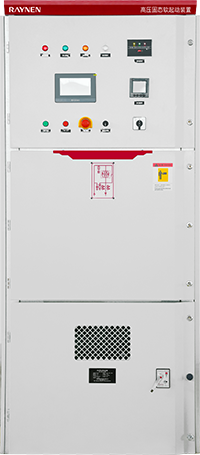

● Standard kyn28-skap, utformet strengt i samsvar med beskyttelsesstandarder
● Fiberoptisk utløser
● PT-innsamlingsmodus, mer stabil enn elektronisk modus
● Overhold internasjonale høyspenningsspesifikasjoner
● Høyspenningsdelen og lavspentdelen er fullstendig isolert sikre og pålitelige
● Skalerbart parti-grensesnitt
Spesifikasjoner
 | Parametrisk | |
| Modell | RSE1000-6-5000 | |
| Nominell spenning | 6kV | |
| P karakter (kW) | 5000 | |
| Merkestrøm (A) | 600 | |
| Størrelse (B*H*D mm) | Tilpassbar | |

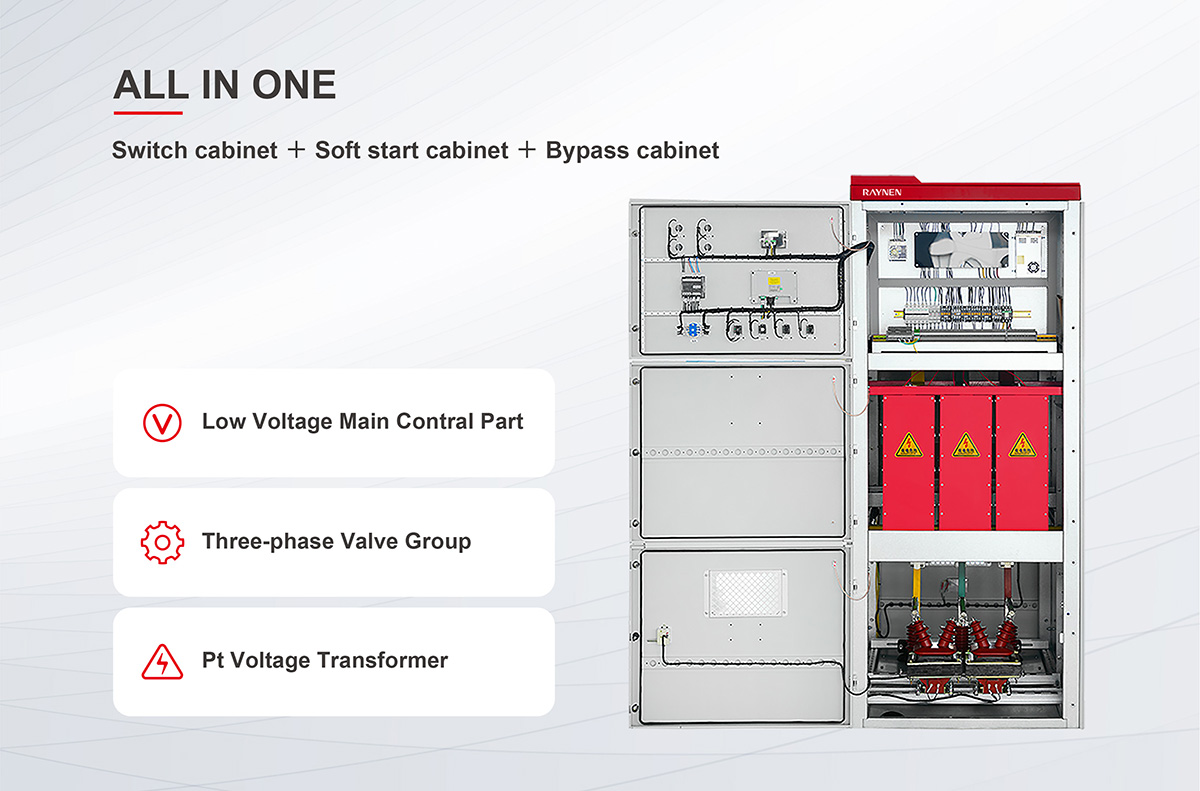

 | Modulær design for enkel installasjon og vedlikehold. Isolasjonsstyrken er ytterligere forbedret |
| | Enkel å installere, feilsøke og bruke: RVS er et komplett motorstartkontroll- og beskyttelsessystem. Tillater elektrisk testing av hele systemet ved bruk av lavspenning før det kjøres på høyspenning. |
| | 7-tommers berøringsskjerm LCD-panel brukes for å gjøre programmering og parameterjustering mer praktisk. Feil- og sanntidsovervåkingen er mer intuitiv og forbedrer arbeidseffektiviteten |
| | programkrypteringsinnstillinger |

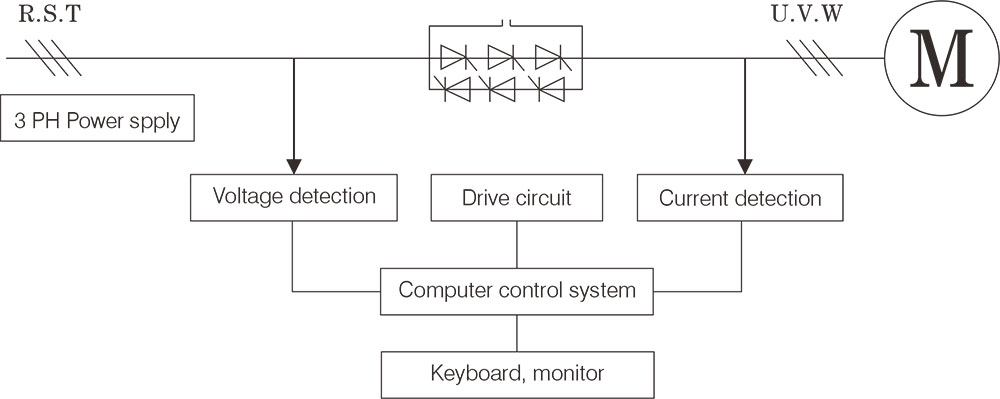

Arbeidsprinsippdiagram
Modellnomenklatur
6kV merkespenning Middels spenning mykstarter valgtabell
| Modelll | Vurder spenning (kV ) | Nominell effekt (kW ) | Merkestrøm ( A ) | Dimensjoner (B*H*D) mm | |
| (-G) Generell type | (-E) Integrasjonstype | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Tilpassbar | - |
10kV merkespenning Medium spenning mykstarter valgtabell
| Modelll | Vurder spenning (kV ) | Nominell effekt (kW ) | Merkestrøm ( A ) | Dimensjoner (B*H*D) mm | |
| (-G) Generell type | (-E) Integrasjonstype | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Tilpassbar | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Tilpassbar | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Tilpassbar | - |
Tekniske data
| Grunnleggende parametere | |
| Lasttype | Trefaset mellomspenning ekornbur asynkronmotor, synkronmotor |
| Arbeidsfrekvens | 50HZ/60Hz±2Hz |
| fasesekvens | Tillatt å fungere i hvilken som helst fasesekvens (den kan stilles inn av parametere) |
| Bypass kontaktor | Kontaktor med direkte startkapasitet |
| Kontroller kraft | AC220V±15 % |
| Overspenningsvern | DV/DT absorpsjon |
| Startfrekvens | omgivelsestemperatur: -20 ℃ ~ 50 ℃ |
| Miljøtilstand | 1-6 ganger i timen |
| Relativ fuktighet: 5 % - 95 % ikke-kondenserende | |
| Høyden skal være mindre enn 1500m | |
| HMI | |
| Språk | Engelsk / kinesisk / russisk |
| Instrumentdisplay | |
| Voltmeter | Vis trefaset hovedstrømforsyningsspenning |
| Amperemeter | Vis trefaset hovedkretsstrøm |
| Beskyttelsesfunksjon | |
| Fasefeilbeskyttelse | Under oppstart eller drift, koble fra hvilken som helst fase av hovedstrømforsyningen |
| Overstrømsbeskyttelse | overstrømbeskyttelsessett: 100~500% |
| Fasestrømubalansebeskyttelse | 20~100 % |
| Overbelastningsbeskyttelse | Overbelastningsbeskyttelse level:10A,20A,30A |
| Underspenningsvern | Område: 50~100 % |
| | Handlingstid:0~10S |
| Starter tidsavbrudd | Starttidsbegrensning: 10~120S |
| Overspenningsvern | Når hovedstrømforsyningsspenningen er høyere enn 120 % av nominell verdi |
| Underlastbeskyttelse | Når hovedspenningen er lavere enn 70 % av merkeverdien |
| Jordingsbeskyttelse | Når jordingsstrømmen er større enn innstilt verdi |
| Kommunikasjon | |
| Protokoll/grensesnitt | Modbus RTU |
| Nettverkstilkoblinger | Hver RVS kan kommunisere med 32 RVSer online |
| Funksjon | Observer driftsstatus og programmering |
| Datapost | |
| Feilrekord | Registrer feilinformasjonen for de siste 1000 ganger |
