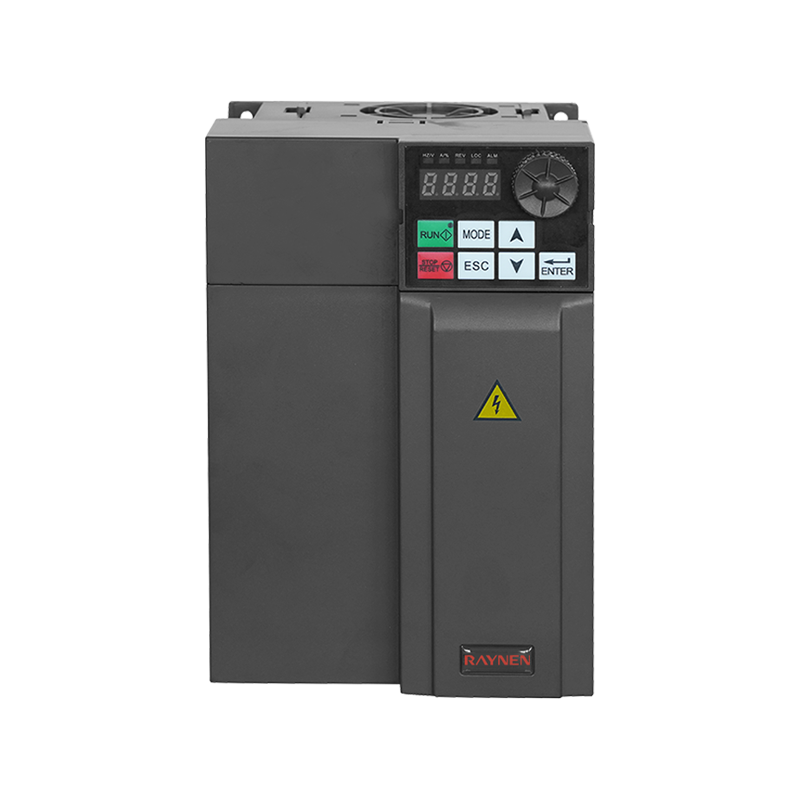

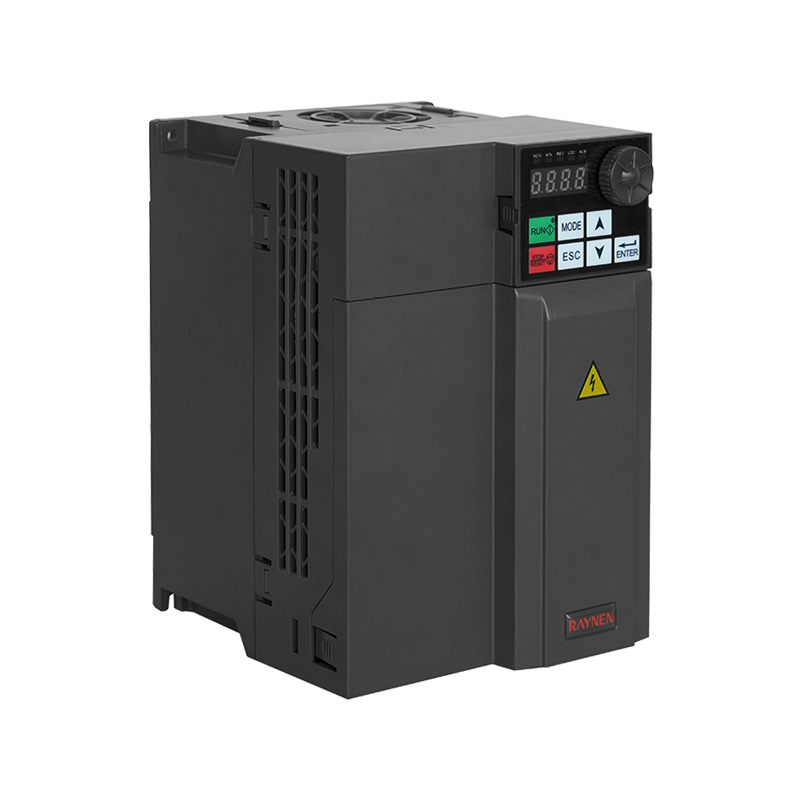

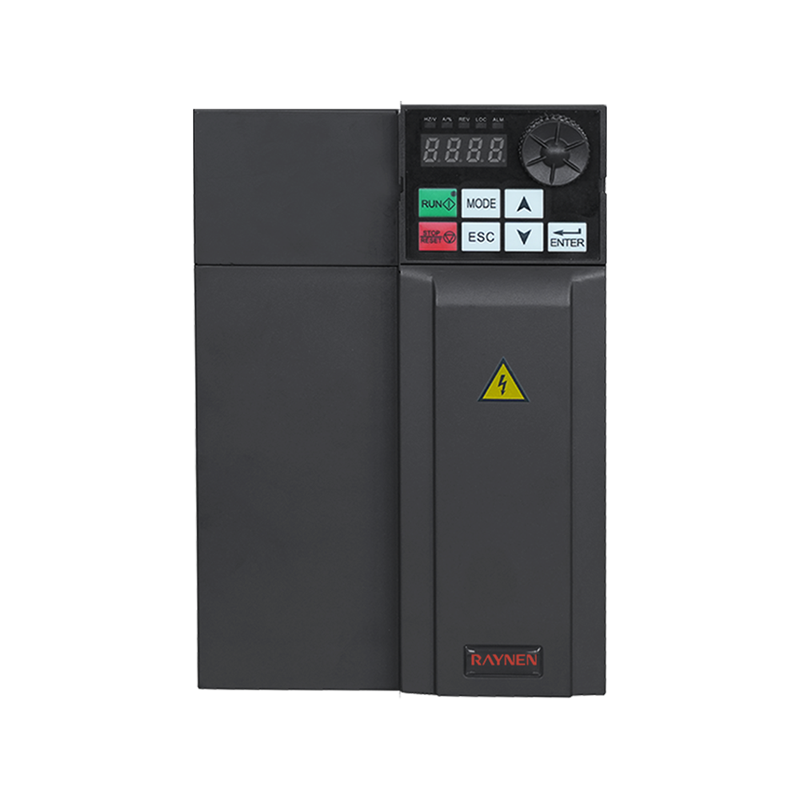

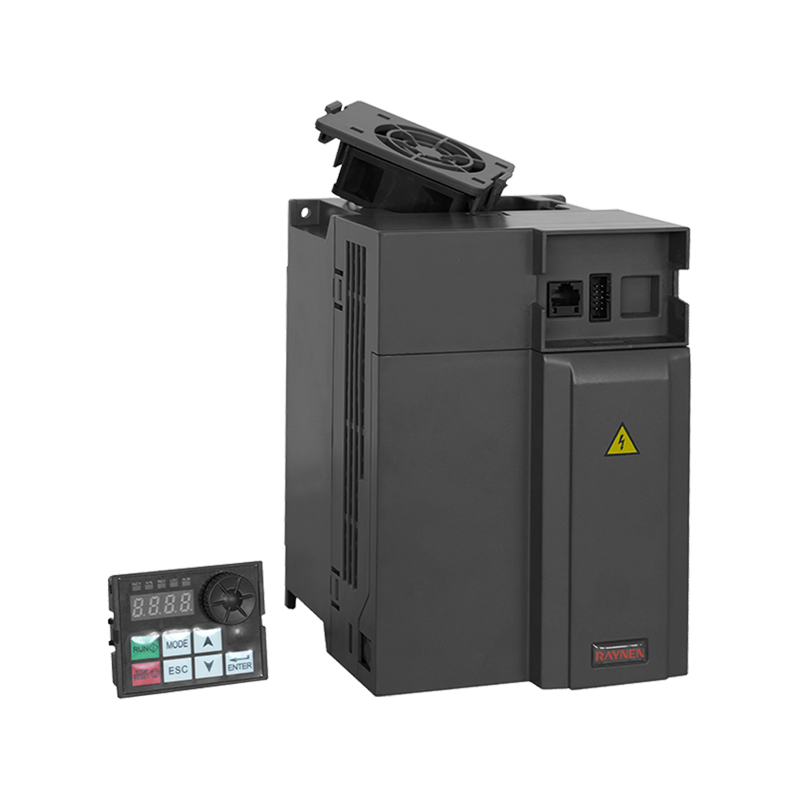

Produktsammendrag
| 150 % | 150 % | 40 |  |
| Start dreiemoment @0,5HZ | Overbelastningsevne | Omgivelsestemperatur ℃ | |
| 1:40 | IP20 | 2 % | |
| Hastighetsregulering | Inntrengningsbeskyttelse | Hastighetsnøyaktighet± |
| Parametrisk | ||
 | Modell | RVE21-T3-7R5G/11P ~ RVE21-T3-11G/15P |
| Spenning | 380V | |
| P karakter (kW) | 7.5/11/15 | |
| Nominell inngangsstrøm (A) | 26,5/36,6/40 | |
| Nominell utgangsstrøm (A) | 18.5/25.32 | |
| Dimensjoner (mm) | 232*153*170 | |
| Installasjonsstørrelse (mm) | 220*139 | |

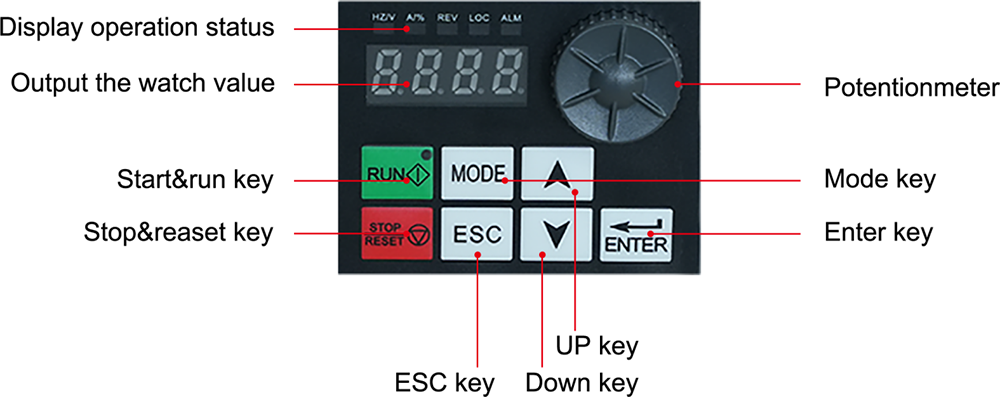

Integrert panel for enkel feilsøking
Modellnomenklatur
Utvalgstabell Enfase S2 type
| Inverter modell | G-type maskin (tung last) | P-type maskin (lett last) | Dimensjoner (mm) | Installasjonsstørrelse (mm) | ||||||||
| I i (A) | jeg ut (A) | P karakter (kW) | I i (A) | jeg ut (A) | P karakter (kW) | H | W | D | H1 | W1 | Blenderåpning | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Utvalgstabell Trefase T3 type
| Inverter modell | G-type maskin (tung last) | P-type maskin (lett last) | Dimensjoner (mm) | Installasjonsstørrelse (mm) | ||||||||
| jeg i (A) | jeg ut (A) | P karakter (kW) | jeg i (A) | jeg ut (A) | P karakter (kW) | H | W | D | H1 | W1 | Blenderåpning | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||

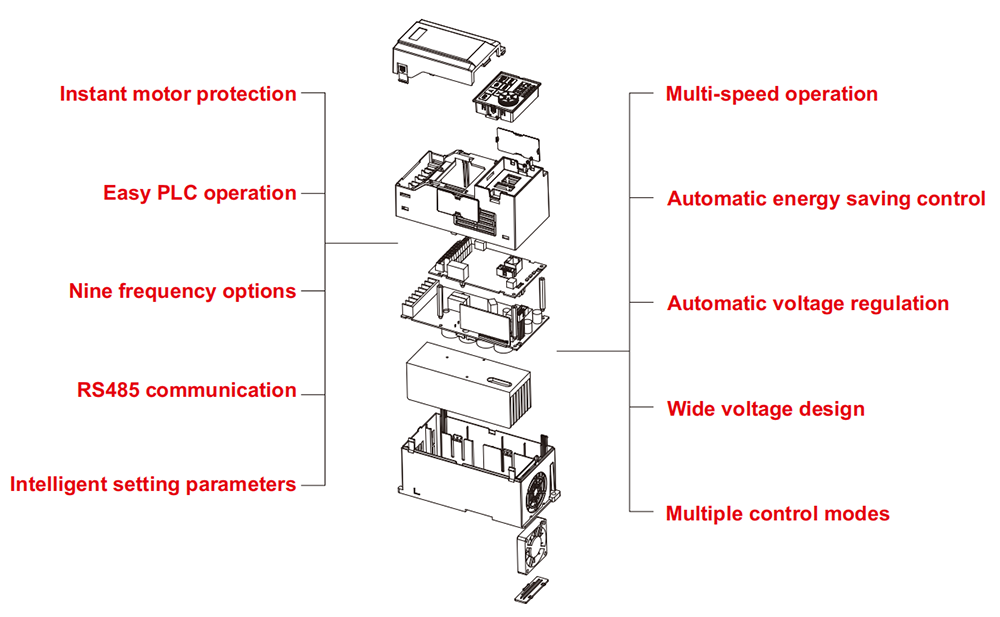

Ytelse og konfigurasjon
| Grunnleggende applikasjonsfunksjoner | |
| Lavfrekvent dreiemomentforsterkning | Gjennom spenningsforsterkning og dreiemomentforsterkning kan lavfrekvente dreiemoment til V/F-kontroll og hastighetssensorløs vektorkontroll økes med omtrent 0,1% ~ 30,0% |
| V/F kurve | Lineær type, flerpunktstype |
| Akselerasjons-/retardasjonskurve | Lineær eller S-formet akselerasjon og retardasjon: tre grupper av akselerasjon og retardasjonstid: akselerasjon og retardasjonstidsområde: 0-3200s |
| Automatisk spenningsregulering (AVR) | Når nettspenningen endres, kan den automatisk holde utgangsspenningen konstant |
| Innebygd PID | Kontrollsystem med lukket sløyfe som enkelt kan realisere prosesskontroll |
| DC bremsing | DC bremsing range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Joggekontroll | Motoren kan startes og stoppes umiddelbart; jog frekvens innstillingsområde: 0,0-20,0Hz; jog stop-modus: retardasjon/fri/DC bremsing |
| Frekvenshopping | Tre hoppefrekvenspunkter og tilsvarende hoppefrekvensområder kan stilles inn for å forhindre at omformeren kjører i dette frekvensbåndet |
| Multi-speed | Opptil 15 kan settes gjennom 4 logiske inngangsporter = Driftsfrekvens |
| Input summering | Bruk det algebraiske operasjonsresultatet av 2 analoge innganger som frekvensinnstilling, noe som gjør frekvensinnstillingen mer fleksibel |
| Bytte mellom 2 sett med motorparametere | To sett med motorparametere kan stilles inn og byttes fritt for å matche den gjeldende drevne motoren |
| Inverter beskyttelse | Beskyttelse mot fasetap ved inngang/utgang, underlastdeteksjon, overmomentbeskyttelse, underspenningsbeskyttelse, overspenningsbeskyttelse, overstrømsbeskyttelse, overopphetingsbeskyttelse, fase-til-fase kortslutningsbeskyttelse |
| Motorvern | Termisk motorbeskyttelse, Motorstrømgrense, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaper | |
| Inngangsspenning | Trefase AC, 380-480V, 50/60Hz eller enfase AC, 200-240V, 50/60Hz |
| Utgangsspenning | 0-100 % inngangsspenning, 0,5Hz-400Hz |
| Kontrollmodus | Konstant dreiemoment V/F, kvadratisk belastning V/F, sensorløs vektorkontroll, energisparende modus |
| Byttefrekvens | 1,5 kHz-12 kHz Den automatiske koblingsfrekvensjusteringsfunksjonen kan stilles inn: når temperaturen stiger, reduseres koblingsfrekvensen automatisk Når temperaturen går tilbake til normalen, går koblingsfrekvensen tilbake til utgangsverdien |
| Overstrømsevne | 150 % nominell utgangsstrøm 60s, 200 % nominell utgangsstrøm 2s |
| Styresignal | ||
| Frekvensinnstillingssignal | Integrert betjeningspanel | Membranbryter (knapp), hastighetsknapp (potensiometer) |
| Eksternt signal | OPP/NED-innstilling, analog inngang, multihastighet, eksternt panel, seriell kommunikasjon | |
| Start og stopp styresignal | Integrert betjeningspanel | RUN, STOP-knapper |
| Eksternt signal | Logisk inngangsterminal, eksternt panel, seriell kommunikasjon | |
| Styrekretsegenskaper | ||
| Intern strømforsyning tilgjengelig | 10V 24V | 10VDC±5%, maksimal strøm 10mA, for referansepotensiometer 24VDC±5%, maksimal strøm 100mA, for logisk inngangsport |
| Analog inngang | AI1 | Spenning analog inngang: 0-5VDC, eller 0-10VDC, impedansen er 30k Gjeldende analog inngang: 0/4-20mADC, impedansen er 250Ω Oppløsning: 10-bits A/D-konvertering Fabrikkinnstilling: 0-5VDC spenningsinngang |
| AI2 | Spenning analog inngang: 0-10VDC, eller PTC sondeinngang Oppløsning: 10-bits A/D-konvertering | |
| Logisk inngang | LI1-LI8 | 0-24VDC strømforsyning Positiv logikk (kilde) og negativ logikk (synk) er valgfrie, og fabrikkstandard er negativ logikk Forover, revers, kjøring, tilbakestilling av feil, multi-speed og andre 69 funksjoner er valgfrie 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 6 kanaler: LI1-LI6 |
| AI1, AI2 Tvunget gyldig inndata | I omformere under 11kW (inklusive), kan AI1 og AI2 settes som logiske innganger. F309 og F310 er tvungne gyldige innganger, og deres konfigurasjonsfunksjoner er alltid gyldige under oppstart. | |
| Analog utgang | AO1, AO2 | Spenning analog utgang: 0-10VDC, minimum belastningsimpedans er 470Ω Gjeldende analog utgang: 0/4-20mA, maksimal belastningsimpedans er 700Ω Oppløsning: 8 bits Utgangsfrekvens, utgangsstrøm, hastighetsinnstilling, seriell utdata og andre funksjoner er valgfrie 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 analog utgang, nemlig AO1 |
| Logisk utgang | LO, CLO | Åpen kollektor, maksimal strøm 100mA, maksimal spenning 30VDC Logisk utgang eller pulsutgang valgfri, fabrikkinnstilling er logisk utgang Utgangsfrekvens, utgangsstrøm, hastighetsinnstilling og andre utgangsfunksjoner valgfri |
| Reléutgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt åpen, T1B normalt lukket, T1C felles punkt T2A normalt åpen, T2B normalt lukket, T2C felles punkt Kontaktkapasitet: 5A@250VAC, 5A@30VDC Feil, alarm, innstilt frekvensankomst og andre funksjoner er valgfrie T1A er standard til feil, T2A er standard til drift 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 reléutgang, dvs. TA TB TC |
| Seriell kommunikasjon | MODBUS-RTU, 2-leder RS-485, terminalgrensesnitt | |
| Elektriske egenskaper | |
| AC Drive-beskyttelse | Beskyttelse mot fasetap ved inngang, Beskyttelse mot fasetap i utgangsfase, Underlastdeteksjon, Overmomentbeskyttelse, Underspenningsbeskyttelse, Overspenningsbeskyttelse, Overstrømsbeskyttelse, Overopphetingsbeskyttelse, Fasekortslutningsbeskyttelse |
| Motorvern | Termisk motorbeskyttelse, Motorstrømbegrensning, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaper | |||
| Beskyttelsesnivå | IP20 | Luftfuktighet i omgivelsene | 95 % ingen kondens eller vannansamling |
| Arbeids-/lagringstemperatur | -10~40°C/-20~60°C | Høyde | Under 1000m |
| Kjølemetode | Forsert luftkjøling | Installasjonssted | Innendørs |
