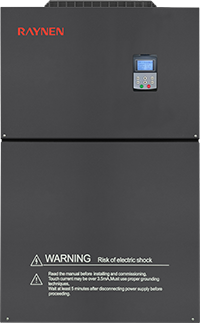

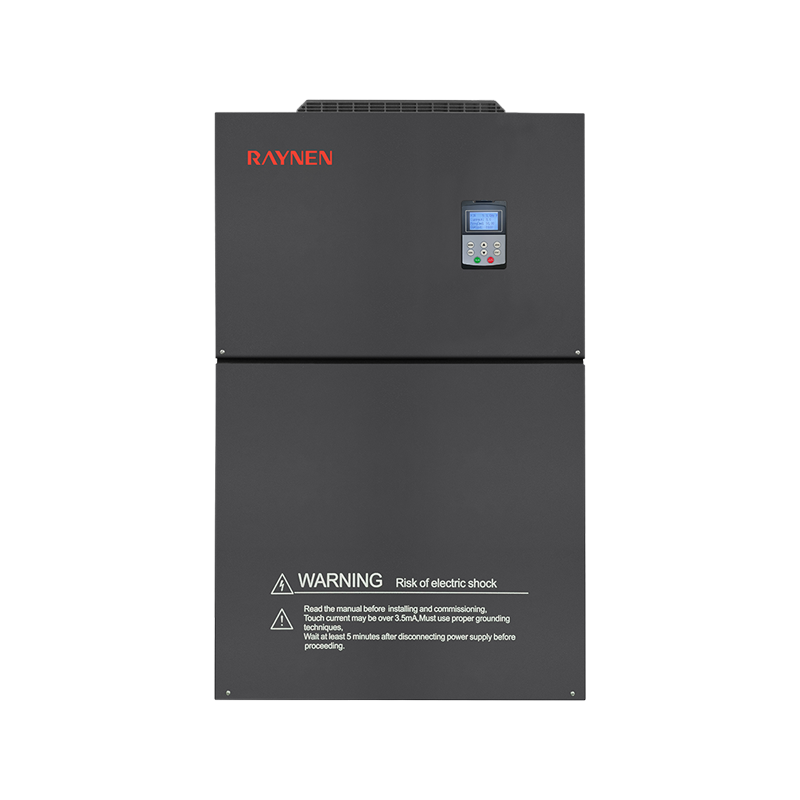

Produktsammendrag
| Parametrisk | ||
| | Modell | CT3000 PRO-4T-355 ~ CT3000 PRO-4T-500 |
| Spenning | 400V | |
| Merkeeffekt (kW) | 355/400/500 | |
| Nominell inngangsstrøm (A) | 665/785/885 | |
| Nominell utgangsstrøm (A) | 650/725/860 | |
Modellnomenklatur
Utvalgstabell Trefase 400V klasse
| Modell | jeg i (A) | jeg ut (A) | P vurdert (kW) | Dimensjoner (mm) | Installasjonsstørrelse (mm) | ||||
| H | W | D | H1 | W1 | Blenderåpning | ||||
| CT3000 FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000 FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000 FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000 FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000 FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000 FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000 FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000 PRO-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000 PRO-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000 PRO-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000 PRO-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000 PRO-4T-37 | 80 | 75 | 37 | ||||||
| CT3000 PRO-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000 PRO-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000 PRO-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000 PRO-4T-90 | 190 | 180 | 90 | ||||||
| CT3000 PRO-4T-110 | 225 | 215 | 110 | ||||||
| CT3000 PRO-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000 PRO-4T-160 | 310 | 305 | 160 | ||||||
| CT3000 PRO-4T-185 | 355 | 350 | 185 | ||||||
| CT3000 PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000 PRO-4T-220 | 430 | 425 | 220 | ||||||
| CT3000 PRO-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000 PRO-4T-280 | 545 | 530 | 280 | ||||||
| CT3000 PRO-4T-315 | 610 | 600 | 315 | ||||||
| CT3000 PRO-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000 PRO-4T-400 | 785 | 725 | 400 | ||||||
| CT3000 PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000 PRO-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000 PRO-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000 PRO-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000 PRO-4T-800 | 1400 | 1400 | 800 | ||||||
Ytelse og konfigurasjon
| Grunnleggende applikasjonsfunksjoner | |
| Lavfrekvent dreiemomentforsterkning | Gjennom spenningsforsterkning og dreiemomentforsterkning kan lavfrekvente dreiemoment til V/F-kontroll og hastighetssensorløs vektorkontroll økes med omtrent 0,1% ~ 30,0% |
| V/F kurve | Lineær type, flerpunktstype |
| Akselerasjons-/retardasjonskurve | Lineær eller S-formet akselerasjon og retardasjon: tre grupper av akselerasjon og retardasjonstid: akselerasjon og retardasjonstidsområde: 0-3200s |
| Automatisk spenningsregulering (AVR) | Når nettspenningen endres, kan den automatisk holde utgangsspenningen konstant |
| Innebygd PID | Kontrollsystem med lukket sløyfe som enkelt kan realisere prosesskontroll |
| DC bremsing | DC bremsing range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Joggekontroll | Motoren kan startes og stoppes umiddelbart; jog frekvens innstillingsområde: 0,0-20,0Hz; jog stop-modus: retardasjon/fri/DC bremsing |
| Frekvenshopping | Tre hoppefrekvenspunkter og tilsvarende hoppefrekvensområder kan stilles inn for å forhindre at omformeren kjører i dette frekvensbåndet |
| Multi-speed | Opptil 15 kan settes gjennom 4 logiske inngangsporter = Driftsfrekvens |
| Input summering | Bruk det algebraiske operasjonsresultatet av 2 analoge innganger som frekvensinnstilling, noe som gjør frekvensinnstillingen mer fleksibel |
| Bytte mellom 2 sett med motorparametere | To sett med motorparametere kan stilles inn og byttes fritt for å matche den gjeldende drevne motoren |
| Inverter beskyttelse | Beskyttelse mot fasetap ved inngang/utgang, underlastdeteksjon, overmomentbeskyttelse, underspenningsbeskyttelse, overspenningsbeskyttelse, overstrømsbeskyttelse, overopphetingsbeskyttelse, fase-til-fase kortslutningsbeskyttelse |
| Motorvern | Termisk motorbeskyttelse, Motorstrømgrense, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaper | |
| Inngangsspenning | Trefase AC, 380-480V, 50/60Hz eller enfase AC, 200-240V, 50/60Hz |
| Utgangsspenning | 0-100 % inngangsspenning, 0,5Hz-400Hz |
| Kontrollmodus | Konstant dreiemoment V/F, kvadratisk belastning V/F, sensorløs vektorkontroll, energisparende modus |
| Byttefrekvens | 1,5 kHz-12 kHz Den automatiske koblingsfrekvensjusteringsfunksjonen kan stilles inn: når temperaturen stiger, reduseres koblingsfrekvensen automatisk Når temperaturen går tilbake til normalen, går koblingsfrekvensen tilbake til utgangsverdien |
| Over gjeldende evne | 150 % nominell utgangsstrøm 60s, 200 % nominell utgangsstrøm 2s |
| Styresignal | ||
| Frekvensinnstillingssignal | Integrert betjeningspanel | Membranbryter (knapp), hastighetsknapp (potensiometer) |
| Eksternt signal | OPP/NED-innstilling, analog inngang, multihastighet, eksternt panel, seriell kommunikasjon | |
| Start og stopp styresignal | Integrert betjeningspanel | RUN, STOP-knapper |
| Eksternt signal | Logisk inngangsterminal, eksternt panel, seriell kommunikasjon | |
| Styrekretsegenskaper | ||
| Intern strømforsyning tilgjengelig | 10V 24V | 10VDC±5%, maksimal strøm 10mA, for referansepotensiometer 24VDC±5%, maksimal strøm 100mA, for logisk inngangsport |
| Analog inngang | AI1 | Spenning analog inngang: 0-5VDC, eller 0-10VDC, impedansen er 30k Gjeldende analog inngang: 0/4-20mADC, impedansen er 250Ω Oppløsning: 10-bits A/D-konvertering Fabrikkinnstilling: 0-5VDC spenningsinngang |
| AI2 | Spenning analog inngang: 0-10VDC, eller PTC sondeinngang Oppløsning: 10-bits A/D-konvertering | |
| Logisk inngang | LI1-LI8 | 0-24VDC strømforsyning Positiv logikk (kilde) og negativ logikk (synk) er valgfrie, og fabrikkstandard er negativ logikk Forover, revers, kjøring, tilbakestilling av feil, multi-speed og andre 69 funksjoner er valgfrie 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 6 kanaler: LI1-LI6 |
| AI1, AI2 Tvunget gyldig inndata | I omformere under 11kW (inklusive), kan AI1 og AI2 settes som logiske innganger. F309 og F310 er tvungne gyldige innganger, og deres konfigurasjonsfunksjoner er alltid gyldige under oppstart. | |
| Analog utgang | AO1, AO2 | Spenning analog utgang: 0-10VDC, minimum belastningsimpedans er 470Ω Gjeldende analog utgang: 0/4-20mA, maksimal belastningsimpedans er 700Ω Oppløsning: 8 bits Utgangsfrekvens, utgangsstrøm, hastighetsinnstilling, seriell utdata og andre funksjoner er valgfrie 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 analog utgang, nemlig AO1 |
| Logisk utgang | LO, CLO | Åpen kollektor, maksimal strøm 100mA, maksimal spenning 30VDC Logisk utgang eller pulsutgang valgfri, fabrikkinnstilling er logisk utgang Utgangsfrekvens, utgangsstrøm, hastighetsinnstilling og andre utgangsfunksjoner valgfri |
| Reléutgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt åpen, T1B normalt lukket, T1C felles punkt T2A normalt åpen, T2B normalt lukket, T2C felles punkt Kontaktkapasitet: 5A@250VAC, 5A@30VDC Feil, alarm, innstilt frekvensankomst og andre funksjoner er valgfrie T1A er standard til feil, T2A er standard til drift 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 reléutgang, dvs. TA TB TC |
| Seriell kommunikasjon | MODBUS-RTU, 2-leder RS-485, terminalgrensesnitt | |
| Elektriske egenskaper | |
| AC Drive-beskyttelse | Beskyttelse mot fasetap ved inngang, Beskyttelse mot fasetap i utgangsfase, Underlastdeteksjon, Overmomentbeskyttelse, Underspenningsbeskyttelse, Overspenningsbeskyttelse, Overstrømsbeskyttelse, Overopphetingsbeskyttelse, Fasekortslutningsbeskyttelse |
| Motorvern | Termisk motorbeskyttelse, Motorstrømbegrensning, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaper | |||
| Beskyttelsesnivå | IP20 | Luftfuktighet i omgivelsene | 95 % ingen kondens eller vannansamling |
| Arbeids-/lagringstemperatur | -10~40°C/-20~60°C | Høyde | Under 1000m |
| Kjølemetode | Forsert luftkjøling | Installasjonssted | Innendørs |
