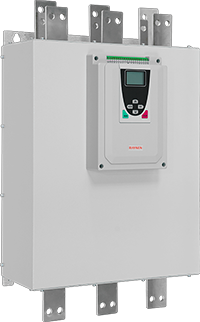

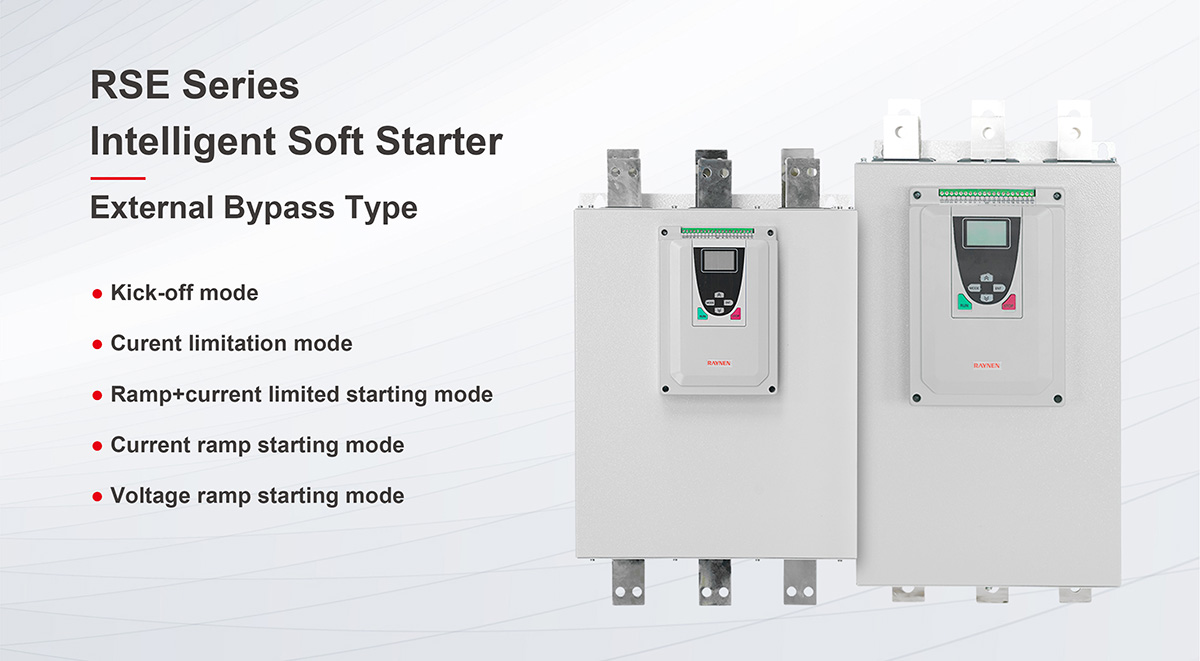

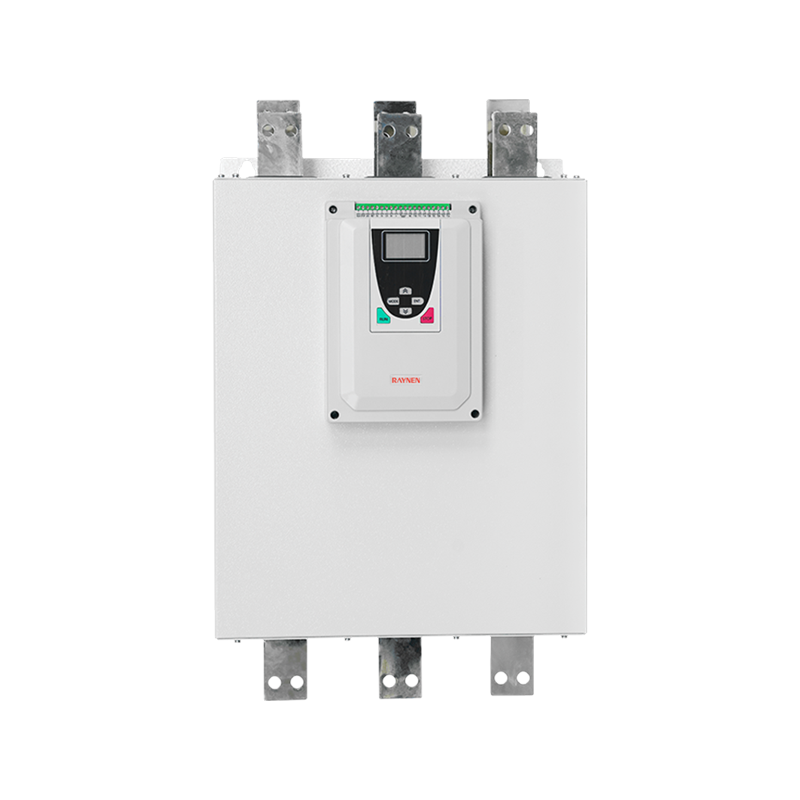

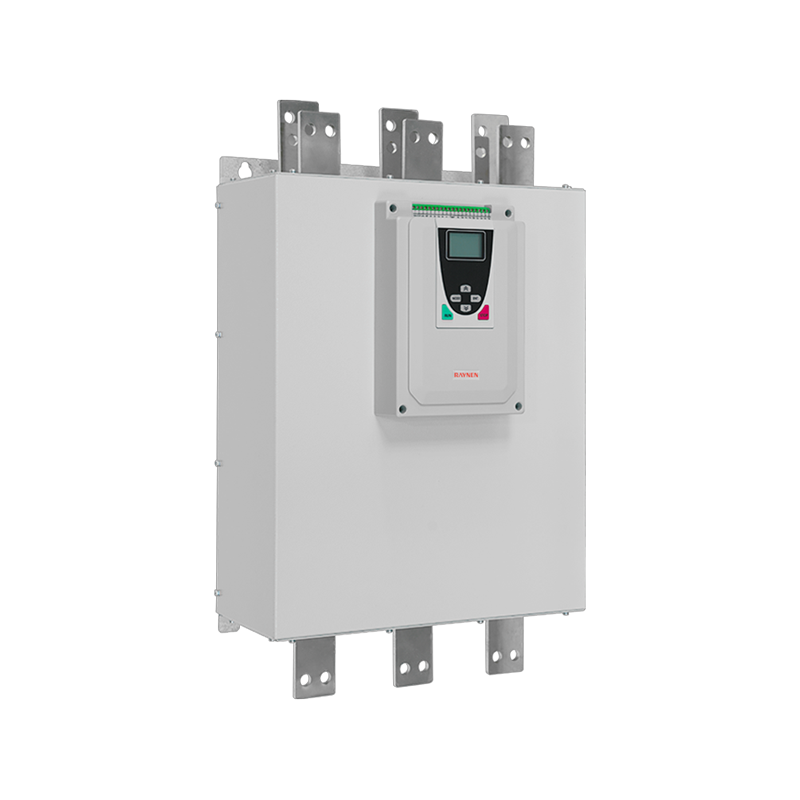

Produktsammendrag
Spesifikasjoner
 | Parametrisk | |
| Modell | RSE-T3-400 -E~ RSE-T3-500-E | |
| Bypass Type | Ekstern bypass type | |
| Spenning | 380V | |
| Adaptiv motoreffekt (kW) | 400/450/500 | |
| Nominell utgangsstrøm (A) | 800/900/1000 | |
| Dimensjoner (mm) | 675*410*228 | |
| Installasjonsstørrelse (mm) | 536*340 | |
Produktfunksjoner
| Enestående kvalitet |  | Fjernkontroll |  |
| • Alle ytelsesindikatorer er nøye utformet og grundig testet • Beskyttelse på alle nivåer • Enkel å installere og integrere i kontrollsystemet | • Kommunikasjonsfunksjon brukes til fjernkontroll, overvåking og justeringsfunksjoner • Gjennom RS485 standard grensesnitt kan du koble til PC og PLS | ||
| Bypass kontaktor, Reduser tap |  | Praktisk tastatur |  |
| • På slutten av Start starter bypass-kontaktoren • Varmen inne i starteren reduseres og tapet minimeres • Alle beskyttelsesfunksjoner forblir effektive (overoppheting, overbelastning, underlast, osv.) | • Bruk enkelt og intuitivt betjeningstastatur for å justere motordataene • Engelsk tastatur gjør operasjonen enklere | ||
| Design med lavt tap |  | Mer praktisk |  |
| RDS kan kontinuerlig forbedre driftstilstanden til motoren på følgende måter: • Adaptiv mykstartkontrollteknologi er tatt i bruk for å sikre at motorhastighetskurven er jevn og kontinuerlig og monotont stigende i enhver tilstand, uten hastighetsbøyningspunkt • Reduserer mekaniske og hydrauliske påkjenninger • Reduser belastningen på strømfordelingssystemet (spenningstopp, overstrøm) | • RS485、Modbus-kommunikasjon • Øvre ledninger, enkel å koble til | ||
| Gjeldende kraft |  | ||
| • Søk etter et bredt utvalg av strømforsyninger av generatorer | |||
Rett gjennom tilkobling forenkler kabling
Kabling og terminaler
Modellnomenklatur
Utvalgstabell
| Modell (380V) | Adaptiv motorkraft ( kW ) | jeg ut (A) | Dimensjoner H*B*D (mm) | Installasjonsstørrelse (mm) | |
| H1*W1 | Blenderåpning | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Ytelse og konfigurasjon
| Elektriske egenskaper | |
| Nominell driftsspenning | Trefase 380V±15 % |
| Nominell driftsfrekvens | 50Hz eller 60Hz (spesifiser før bestilling) |
| Antall kontrollerte faser | 3 |
| Gjeldende motor | Musebur trefase induksjonsmotor/asynkronmotor |
| Startfrekvens | Avhengig av belastningen anbefales det å starte og stoppe ikke mer enn 10 ganger i timen under normale forhold, og 6 ganger under tung belastning |
| Startmetode | Spenningsrampe, strømrampe, strømgrense, inching, spenningsrampe strømgrense, plutselig hoppspenningsrampe |
| Stopp metode | Gratis stopp, myk stopp |
| Beskyttelsesfunksjon | Fasetapbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, beskyttelse mot strømubalanse, beskyttelse mot overoppheting, beskyttelse mot starttidsavbrudd, etc. |
| Miljøegenskaper | |
| Driftstemperatur | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ må redusere kapasiteten) |
| Lagringstemperatur | -25℃~70℃ |
| Relativ fuktighet | 95 % ingen kondens eller drypp |
| Høyde | Under 1000m (1000~3000m må redusere kapasiteten) |
| Kjølemetode | Naturlig luftkjøling |
| Installasjonsmetode | Veggmontert |
| Annet | Ingen brennbar, eksplosiv, etsende gass, ingen ledende støv eller metallpulver |
| Standarder og sertifisering | |
| Implementeringsstandarder | GB/T14048.6 |
| Sertifisering | CCC |
| Styrekretsegenskaper | |
| Bypass -01, 02 | 01, 02 start og lukk etter ferdigstillelse for å kontrollere bypass-kontaktoren. (Diagram) |
| Kjør utgang -03, 04, 05 | 03, 04, 05 er alle programmerbare reléutganger, og forsinkelsestiden vil bli satt av kode f4. Utgangsfunksjonen vil bli satt av kode FE, og den vil bli lukket når utgangen er gyldig. |
| Feil utgang -06, 07, 08 | 06, 07, 08 er programmerbare feilreléutganger, de vil bli lukket når det oppstår en feil eller strømmen er av, og de vil bli åpnet når strømmen er på. |
| Analog utgang -09, 10 | 09, 10 kan måle gjeldende informasjon som endres med belastningen. 400 % utgang 4 ~ 20mA kalibreringsverdi, beregningsformel: D = 400/16(1x-4). lx er den faktiske måleverdien (mA). Motorstrøm (%). |
| Umiddelbar stopp input -11 | 11 og vanlig frakobling vil stoppe motoren umiddelbart (eller koble andre normale lukkepunkter i serie. |
| Myk stopp-inngang -12 | 12 og vanlig frakobling vil gjøre motoren mykstopp (eller fristopp) |
| Begynn å skrive -13 | 13 og felles stenging vil få motoren til å gå |
| Vanlig -14, 15 | Vanlig terminal for input signal |
| RS485 -16, 17, 18 | RS485 kommunikasjonsterminal, koble til flere mykstartere 16 er kommunikasjon, jording |
| PE -19 | Jordingsterminal |
