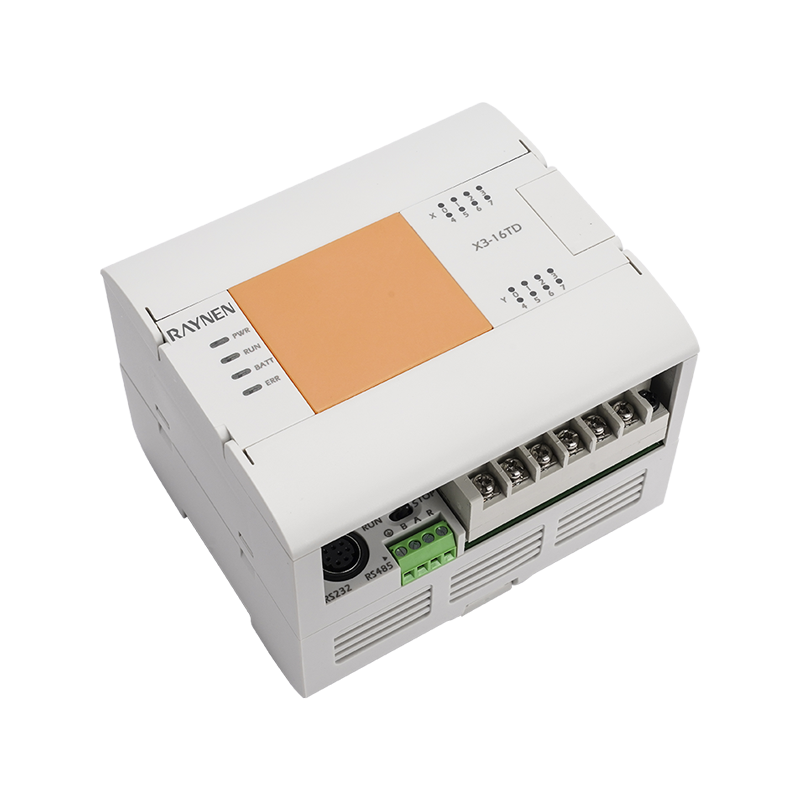

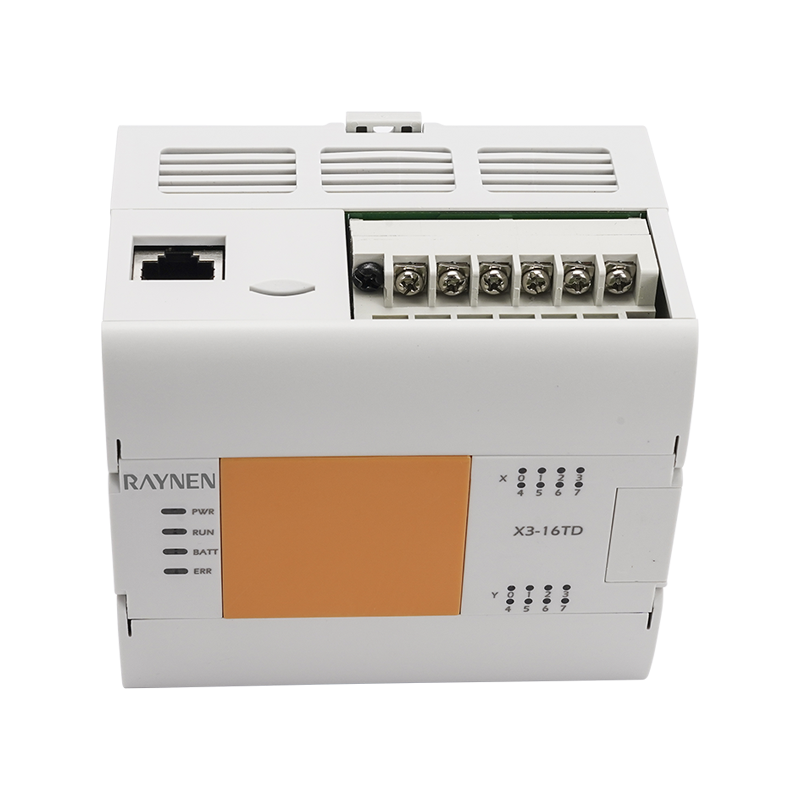

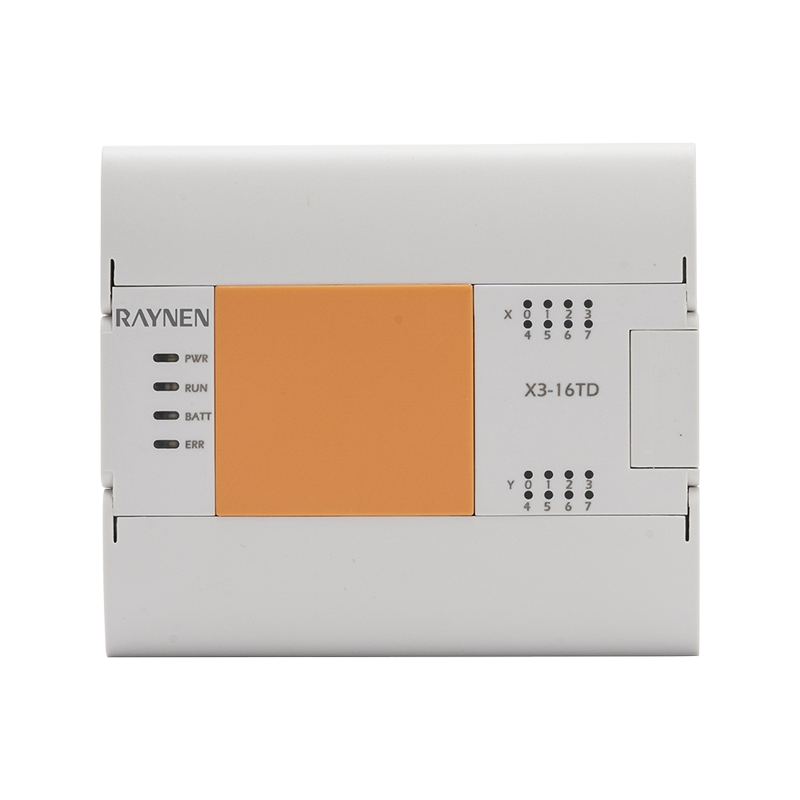

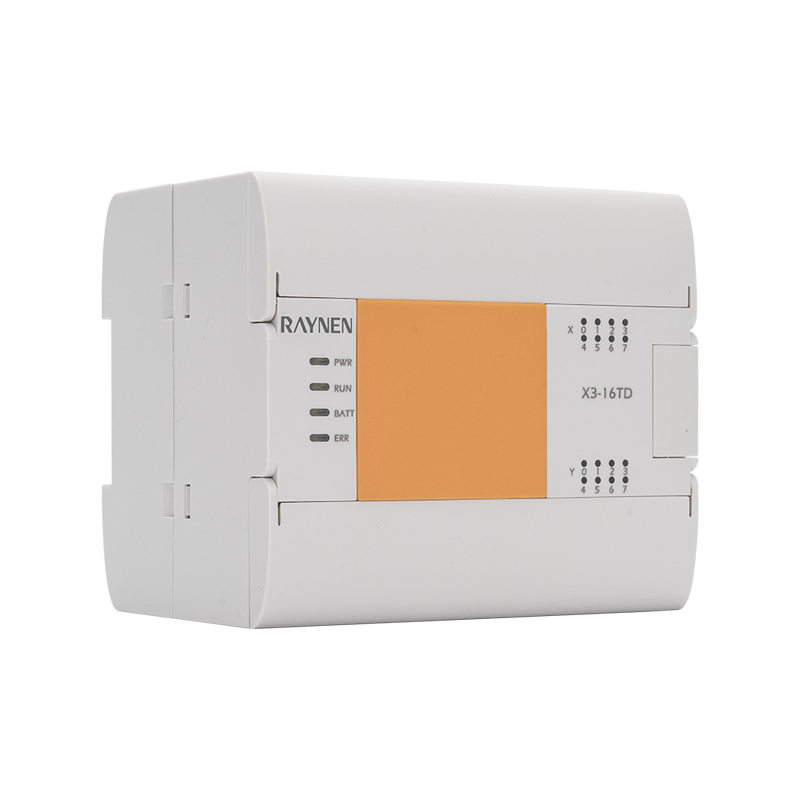

Produktsammendrag
| | • Med 2-6-akset høyhastighets pulsutgang, høyhastighets telling, lineær interpolasjon og bueinterpolering og andre bevegelseskontrollfunksjoner; • Sanntidsklokke, strømdata lagres permanent; • Maks 7 moduler kan utvides. |
Fordel
| | | | |
| Grensesnitt | Inngang/utgang | Utvidelseskort | BD-tavle |
| Integrert nettverksport RS232/485 | 3-8 kanals høyhastighetsteller 2-6 akset 200K høyhastighetspuls | Utvidet Max 7 moduler | Støtt 1 BD-kort |
Modellnomenklatur

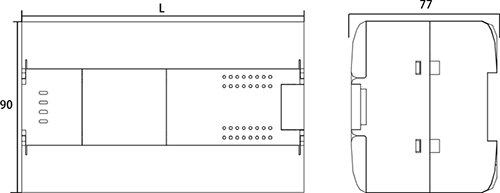

Produktstørrelse (enhet: mm)
| |
|
Parameter
| Vare | Strømspesifikasjoner | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Strømforbruk | 10W | 12W | 12W | 13W | 14W |
| Strømspenning | DC24V | ||||
| Spenningsområde | DC 20,4~28,8V | ||||
| Tillat øyeblikkelig strømbruddstid | For forbigående strømbrudd under 5ms vil operasjonen fortsette | ||||
| Strømsikring | 60V 2A | ||||
| Impulsstrøm | 12A, 0,5ms under/28,8V DC | ||||
| DC24V gitt strøm | 300mA under | ||||
| DC5V innebygd strøm | 800mA under | ||||
| Vare | Strømspesifikasjoner | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Inndatanummer | 8 | 14 | 16 | 24 | 36 | |
| Høyhastighetsnummer | Enkelfase 200KHz [3 stk] AB fase 100KHz[3 stk] | Enkelfase 200KHz[4 stk], AB fase 100KHz[4 stk] | Enfaset 200KHz [8 stk] AB fase 100KHz[4 stk] | |||
| Inndatatype | Vasktype/kildetype | |||||
| Inngangssignalspenning | DC-kildetype: DC20,4V~28,8V | |||||
| Inngangsimpedans | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 ovenfor | - | 5,6K | ||||
| På inngangsinduktansstrøm | X0-X5 | 5mA over | ||||
| X6-X7 | 4mA | 5mA over | ||||
| X10 ovenfor | - | 4mA over | ||||
| AV Inngangsinduktansstrøm | 1mA over | |||||
| Inndata responstid | ＜4,5 ms | |||||
| Form for inngangssignal | Ingen spenningskontaktinngang | |||||
| Synkeinngang: NPN åpen kollektor transistor | ||||||
| Kildeinngang: PNP open-collector transistor | ||||||
| Isolering av inngangssløyfe | Optokobler isolasjon | |||||
| Visning av inndatahandlinger | LED-en på panelet lyser når optokobleren er drevet | |||||
| Vare | Strømspesifikasjoner | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Utgangsnummer | 8 | 10 | 16 | 16 | 24 | |
| Pulsfrekvens (maks.) | Enkeltsidig 2 akse 200K | Enkeltsidig 4-akset 200K | Enkeltsidig 6 akse 200K | |||
| Utgangstype | Transistor/drain utgang | |||||
| Ekstern strømforsyning | DC5~30V | |||||
| Maks belastning | Resistiv belastning | 0,5A/vei | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampebelastning | 5W/DC24V | |||||
| Midtbelastning | 5mA (DC5~24V) | |||||
| Responstid | AV→PÅ | Høy hastighet: 5μs under/10mA over (DC5 ~24V) | ||||
| Vanlig: 0,2 ms under/200 mAabove (DC24V) | ||||||
| PÅ→AV | Høy hastighet: 5μs under/10mA over (DC5 ~24V) | |||||
| Vanlig: 0,2 ms under/200 mAabove (DC24V) | ||||||
| Sløyfeisolasjon | Optokobler isolasjon | |||||
| Visning av utdatahandlinger | LED-en på panelet lyser når optokobleren er drevet | |||||
Programvarekomponentressurser
| Vare | Ytelse | |
| Inngangsrelé X | 256 poeng | X0~X377 |
| Utgangsrelé Y | 256 poeng | Y0~Y377 |
| Hjelperelé M | 7680 poeng | M0~Latch start (Still inn strømmen av ikke-holde-området) |
| Lås start~lås ende (Angi strømholdområde, maks. M1023) | ||
| Latch End ~M7679 (fast strømholdeområde) | ||
| Spesielt hjelperelé SM | 512 poeng | SM8000~SM8511 |
| Statusrelé S | 4096 poeng | S0~S4095 |
| tidtaker T | 200 poeng | T0~T199 (100 ms tidsbase) |
| T192~T199 (subrutinespesialisering) | ||
| 46 poeng | T200~T245 (10 ms tidsbase) | |
| 4 poeng | T246~T249(1ms kumulativ type) | |
| 6 poeng | T250~T255(100ms kumulativ type) | |
| 256 poeng | T256~T511(1ms tidsbase) | |
| Teller 16 bit | 200 poeng | C0~C199 |
| Teller 32 bit | 56 poeng | C200~C234 |
| Høyhastighetsteller | - | C235~C255 |
| Dataregister D | 8000 poeng | D0~D7999 |
| Spesialdataregister SD | 512 poeng | SD8000~SD8511 |
| Indeksregister | 16 poeng | V0~V7, Z0~Z7 |
| Utvidelsesregister | 32768 poeng | R0~R32767 |
| Peker | 4096 poeng | P0~P4095 |
| Avbrutt | 6 poeng | I00*~I50* Inngangsavbrudd |
| 3 poeng | I6**~I8** Tidsavbrudd | |
| 6 poeng | I010~I060 Høyhastighetstelleravbrudd | |
| Mesterkontroll med hekking | 8 poeng | N0~N7 |
| konstant K | - | 16-biters rekkevidde: -32768~ 32767, 32-biters rekkevidde: -2147483648~ 2147483647 |
| konstant H | - | 16-bits rekkevidde: 0~FFFF, 32-biters rekkevidde: 0~FFFFFFFF |
| Reelt tall (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Tegnstreng | - | Maksimal lengde på et halvhjørnetegn innrammet av " " er 32 tegn |
Høyhastighetsteller
| Input Distribusjon | Enfase enteller | AB Faseteller | AB Faseteller | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
