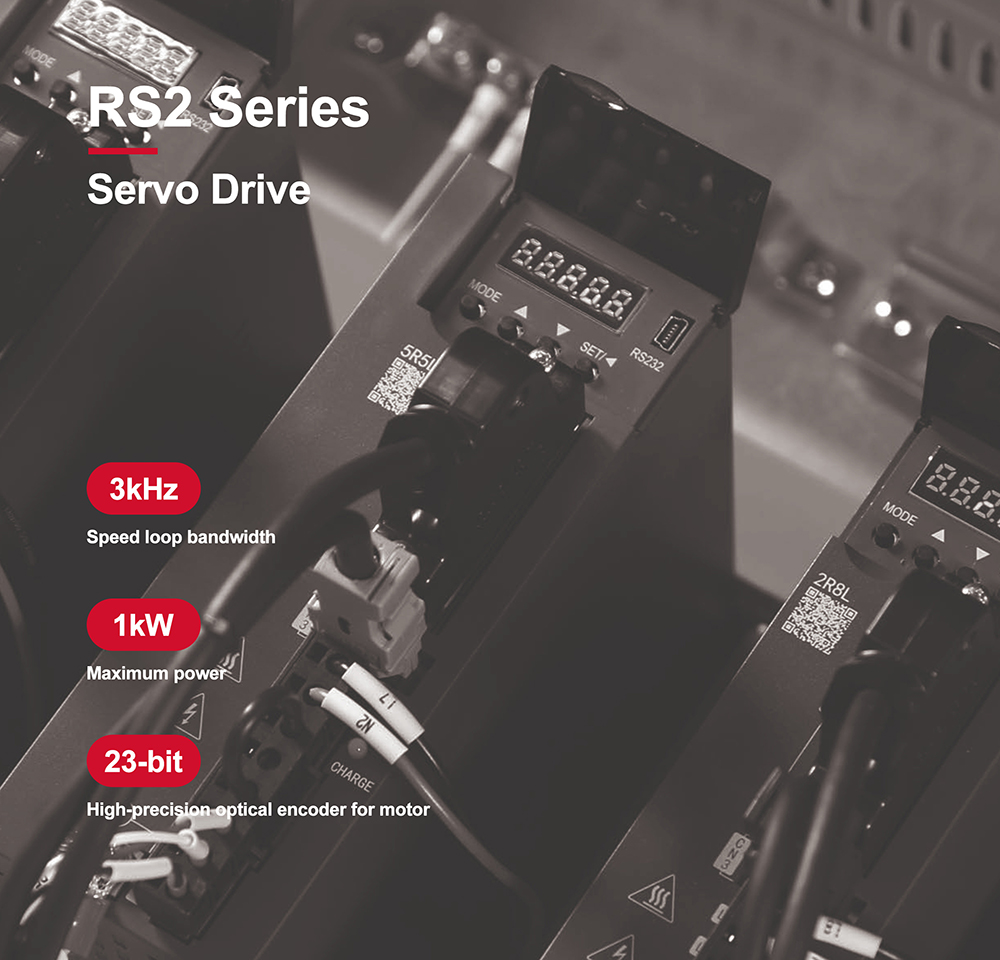

RS2 Servo Drive

Størrelse A

Størrelse B

Nei.

Navn

Nei.

Navn

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Bremse

6

Bremse

7

U, V, W

7

U, V, W

8

Jordskrue

8

Jordskrue

9

LADNING

9

LADNING

10

CN4/CN5

10

CN4/CN5

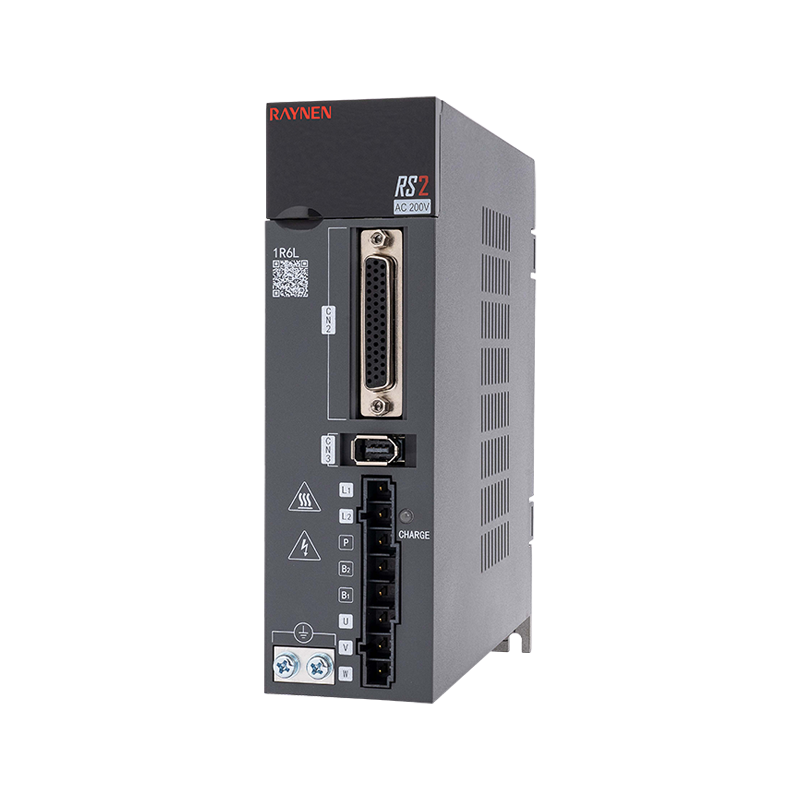

Beskrivelse:

① -: Syvsegments digital skjerm

②mini USB: RS232-grensesnitt, koblet til PC

③CN2: Utgangs-/inngangssignalkontakt, koblet til programmerbar kontroller (PLC) eller kontroll I/O

④CN3: Kodergrensesnitt, koblet til koderen på servomotoren

⑤L1, L2: Hovedkretsstrømforsyning, koblet til enfaset strømforsyning (200~240VAC, 50/60Hz strømforsyning)

⑥Bremse: Bruk ekstern bremsemotstand

⑦U, V, W: Servodrivutgang, koblet til motorstrømkontakten (U, V, W)

⑧ Jordingsskrue: Koble til strømjord og motorjord

⑨CHARGE: Strømindikatorlampe

⑩CN4/CN5: 485 kommunikasjonsport

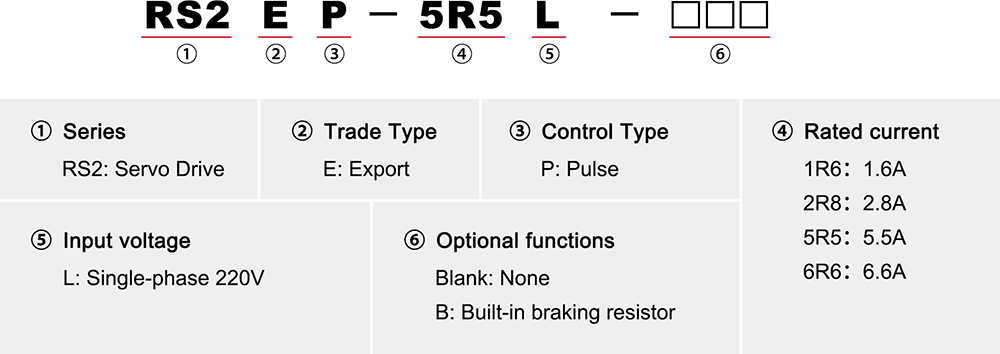

Enfaset 220V stasjons elektriske spesifikasjoner

Vare

Størrelse A

Størrelse B

Modell

1R6L

2R8L

5R5L

6R6L

Strømforsyningskapasitet [kVA]

0.5

1

1.7

2

Kontinuerlig utgangsstrøm [Arms]

1.6

2.8

5.5

6.6

Øyeblikkelig maksimal utgangsstrøm [Arms]

5.9

9.3

16.9

17

Hovedkrets

Kontinuerlig inngangsstrøm [Arms]

2.4

5

8.7

11

Hovedkrets power supply

Enkelfase 200~240VAC, -15%~10%, 50/60Hz

Kontrollsløyfe

Styrekrets strømforsyning

Samleskinne strømforsyning, delt strømforsyning inngang og retting

Strømtap

Hovedkrets power loss [W]

30.5

41

60.8

66.2

Styrekrets strømtap [W]

Bremsemotstand

Bremse resistor function

Valgfritt

Motstandsverdi [Ω]

50

50

50

50

Kapasitet [W]

30

30

50

50

Ekstern minimum tillatt motstandsverdi [Ω]

50

45

40

40

Kjølemetode

Naturlig kjøling

Luftkjøling

Overspenningsnivå

OVC III

Størrelse A

Størrelse B
