Produktsammendrag
Fordel
• Speed Up
4 ganger toppmoment / 7000 rpm topphastighet / 23-bits optisk koder med høy presisjon / 30 % lavere temperaturøkning
• Økt sikkerhet
Integrert husdesign / IP67 beskyttelsesnivå
• Enkel å bruke
20 % kortere flykroppslengde

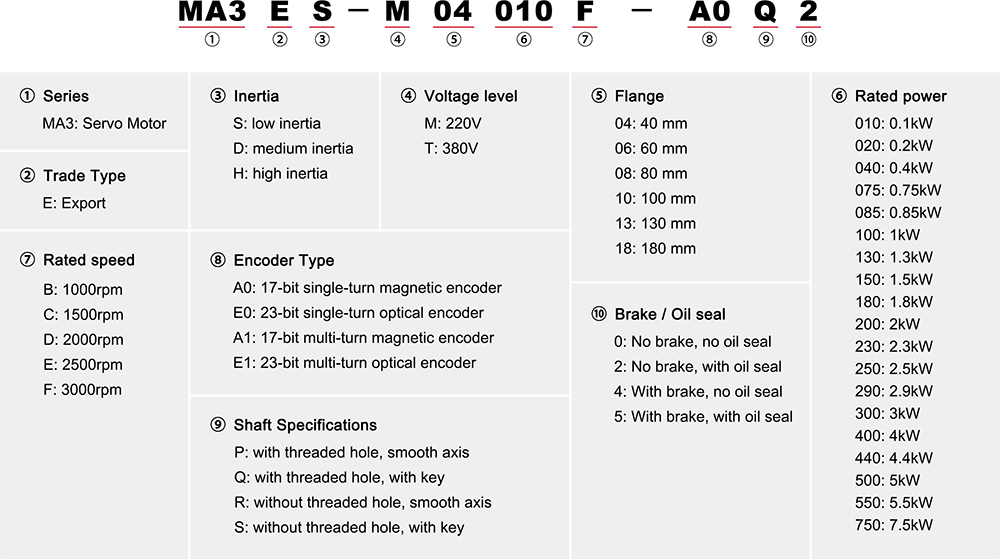

Modellnomenklatur
Parameter
| MA3-serien servomotorer - 60 flens* | |
| Vare | Motorparametere |
| Motormodell | MA3ED-M06040F- □□□□ |
| Treghetsnivå | Middels |
| Spenning (V) | 220 |
| Flens (mm) | 60 |
| Kablingstype | Terminaltype |
| P karakter (kW) | 0.4 |
| Nominell dreiemoment (N·m) | 1.27 |
| Øyeblikkelig maksimalt dreiemoment (N·m) | 5.08 |
| Merkestrøm (armer) | 2.5 |
| Øyeblikkelig maksimal strøm (Arms) | 10.1 |
| Nominell hastighet (rpm) | 3000 |
| Maksimal hastighet (rpm) | 7000 |
| Treghetsmoment (kg·cm2) | 0,54 (0,55) |

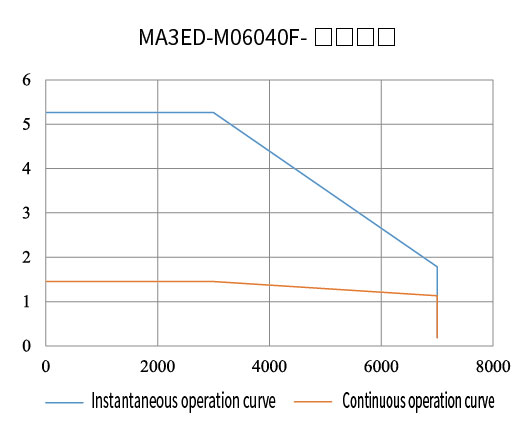

| T-N kurve (Y-akse: dreiemoment N·m) (X-akse: hastighet rpm) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

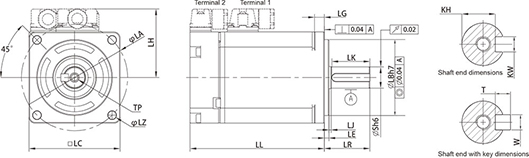

| Uten brems | |

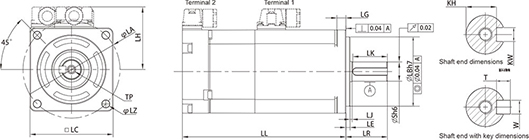

| Med brems | |
*For detaljer om andre modellparametere, se valgmanualen eller kontakt kundeservice.
