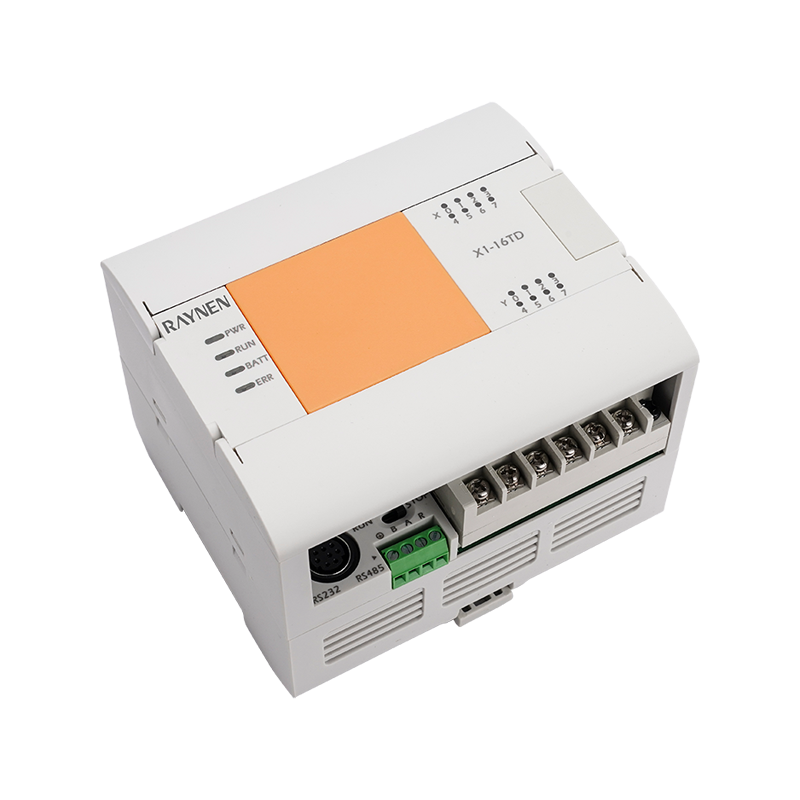

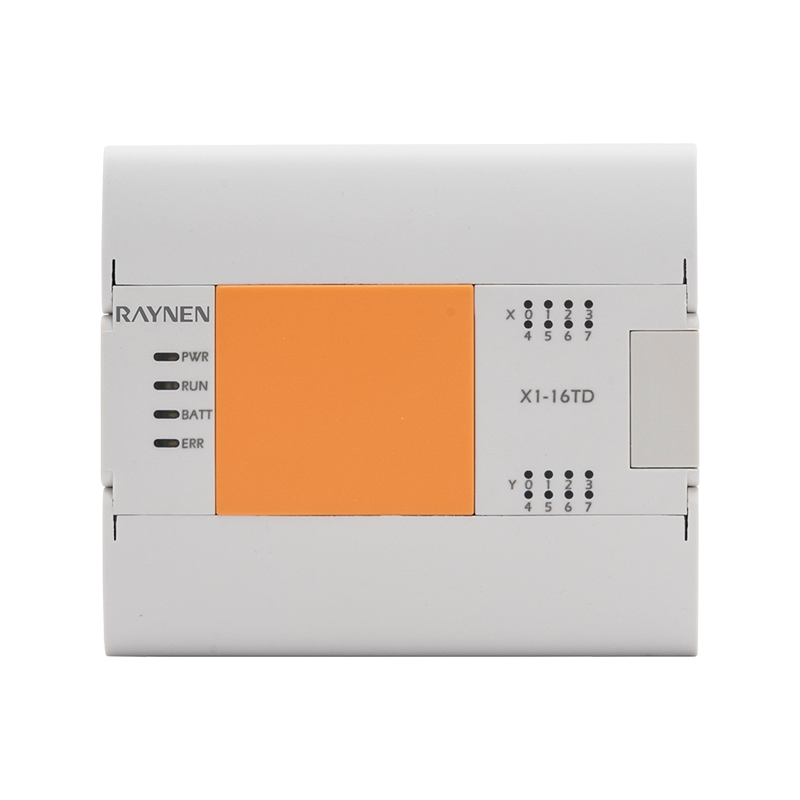

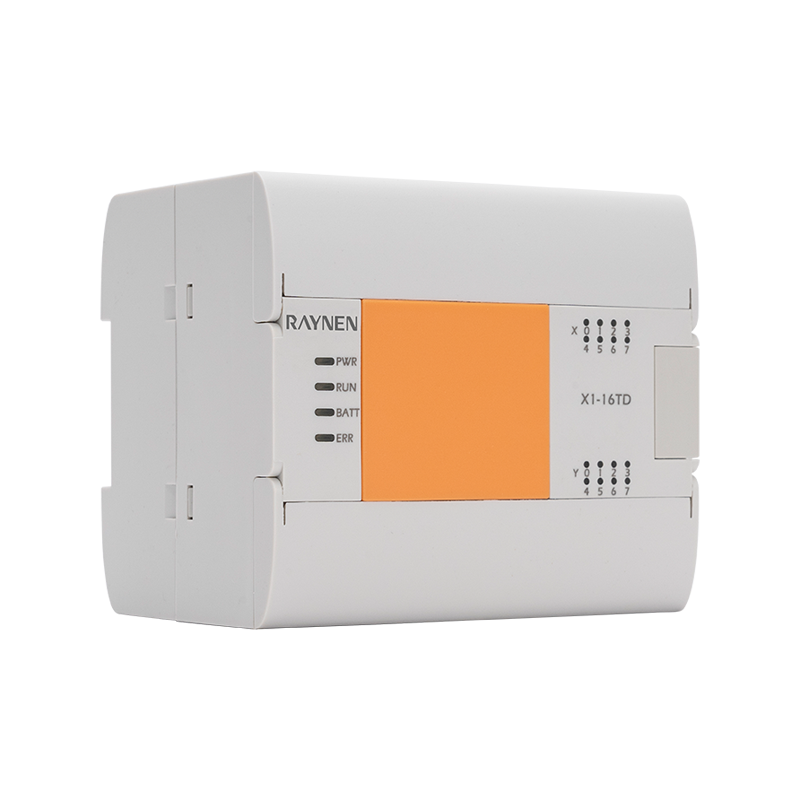

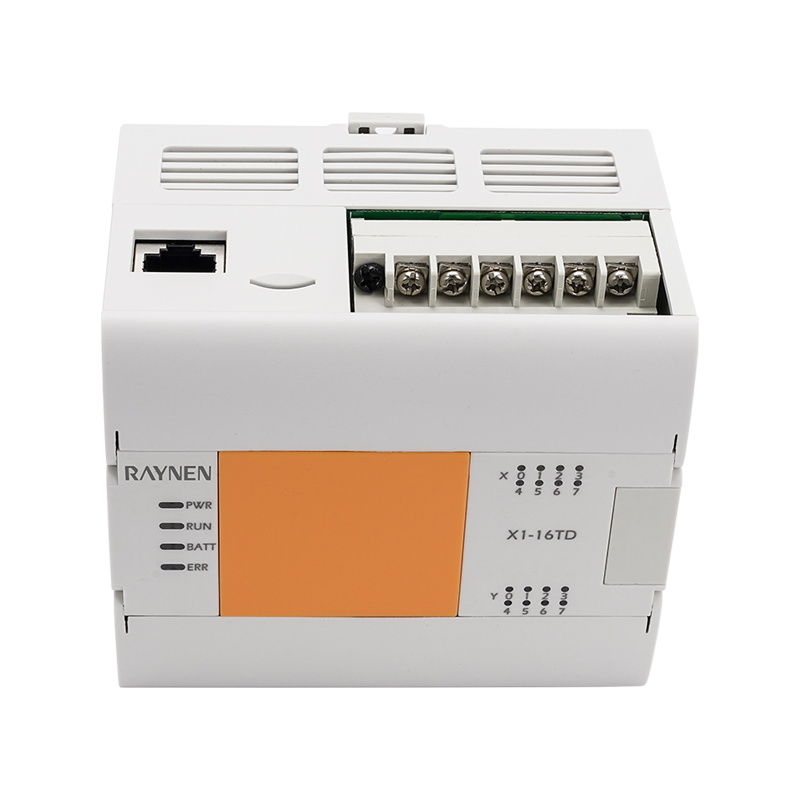

Produktsammendrag
|
| • Med enkle bevegelseskontrollfunksjoner som pulsutgang og høyhastighets telling • Med høyhastighets telling, 3-akset 100 kHz høyhastighets pulsutgang og andre bevegelseskontrollfunksjoner (valgfritt) • Sanntidsklokke, permanent lagring av data som slås av • Støtter ett BD-kort |
Fordel
| | | |
| Grensesnitt | Inngang/utgang | BD-tavle |
| Integrert nettverksport RS232/485 | 2-kanals høyhastighetsteller 2-akset 60K høyhastighetspuls 3-akset 100kHz høyhastighetspuls (valgfritt) | Støtt 1 BD-kort |

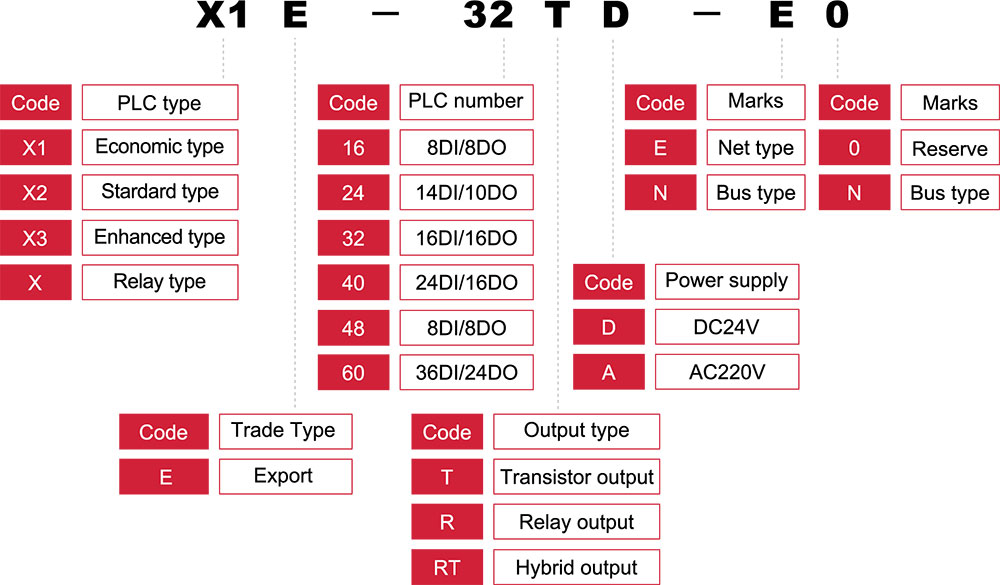

Modellnomenklatur

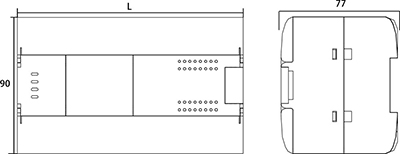

Produktstørrelse (enhet: mm)
 |
|
Parameter
| Vare | Strømspesifikasjoner | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Strømforbruk | 6W | 7W | 8W | 9W | 11W |
| Strømforsyningsspenning | DC24V | ||||
| Strømforsyningsspenning range | DC20,4~28,8V | ||||
| Tillatt øyeblikkelig tid for strømbrudd | For forbigående strømbrudd under 5ms vil operasjonen fortsette | ||||
| Strømforsyningssikring | 60V 2A | ||||
| Overspenningsstrøm | 12A, 0,5ms under/28,8V DC | ||||
| DC24V strømforsyning | Under 300mA | ||||
| Arbeidsmiljøtemperatur | -10 ℃ ~ 60 ℃ (horisontal installasjon), -10 ℃ ~ 50 ° ℃ (vertikal installasjon) | ||||
| Transportomgivelsestemperatur | -20℃~80°C | ||||
| Omgivende relativ fuktighet | 5~95 %, ikke-kondenserende (RH nivå 2, i samsvar med lEC61131-2) | ||||
| Beskyttelsesnivå | IP20 | ||||
| Elektromagnetisk kompatibilitet | Støydemping, i samsvar med EC61000-6-2 | ||||
| Mekanisk nivå (vibrasjon) | IEC60068, del2-6/10up58Hz | ||||
| Tåler spenning | AC1,5kV 1 min, Mellom hver terminal og jordterminalen | ||||
| AC500V 1 min, Mellom hver terminal og jordterminalen | |||||
| Isolasjonsmotstand | Etter måling med en DC500V isolasjonsmotstandsmåler er det mer enn 5MΩ mellom hver terminal og jordterminalen | ||||
| Jording | Type D-jording (jordingsmotstand: mindre enn 100Ω), ikke tillat felles jording med det sterke strømsystemet | ||||
| Bruksmiljø | Ingen etsende, brennbar gass, ledende støv (støv) er ikke alvorlig | ||||
| Brukshøyde | 2000M under (Kan ikke brukes i omgivelser med trykk til over atmosfæretrykk, ellers kan det oppstå) | ||||
| Vare | Strømspesifikasjoner | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Inndatanummer | 8 | 14 | 16 | 24 | 36 | |
| Høyhastighetsnummer | signalfase 60KHz (2-veis) AB-fase 30KHz (1-veis) | |||||
| Inngangstilkoblingstype | Avtakbar rekkeklemme (M3 skrue) | |||||
| Inndatatype | Vasktype/kildetype | |||||
| Inngangssignalspenning | Likestrøm: DC20,4V~28,8V | |||||
| Inngangsimpedans | X0-X2 | 2,4K | ||||
| X3 ovenfor | 5,6K | |||||
| På inngangsinduktansstrøm | X0-X2 | 5mA over | ||||
| X3 ovenfor | 2,4mA over | |||||
| AV Inngangsinduktansstrøm | 1mA under | |||||
| Inndata responstid | Ikke mer enn 4,5 ms | |||||
| Form for inngangssignal | Ingen spenningskontaktinngang | |||||
| Synkeinngang: NPN åpen kollektor transistor | ||||||
| Isolering av inngangssløyfe | Kildeinngang: PNP open-collector transistor | |||||
| Optokobler isolasjon | ||||||
| Visning av inndatahandlinger | LED-en på panelet lyser når optokobleren er drevet | |||||
| Vare | Strømspesifikasjoner | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Utgangsnummer | 8 | 10 | 16 | 20 | 24 | |
| Pulsfrekvens (maks.) | Enkel terminal 2 aksel 60KHz | |||||
| Utgangstilkoblingstype | Avtakbar rekkeklemme (M3-skrue) | |||||
| Utgangstype | Transistor/drain utgang | |||||
| Ekstern strømforsyning | DC5~30V | |||||
| Maks belastning | Resistiv belastning | 0,5A/enkeltpunkt; 0,8A/4 poeng | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampebelastning | Høy hastighet: 2W/DC24V, vanlig: 5W/DC24V | |||||
| Midtbelastning | 5mA (DC5 ~24V) | |||||
| Åpen lekkasjestrøm | 0,1mA under/DC30V | |||||
| på-motstand | Høyhastighetspunkt 0,3Ω typisk verdi (maks 0,6Ω) | |||||
| Responstid | AV→PÅ | Høy hastighet: 10us under/10mA over (DC5 ~24V) | ||||
| Vanlig: 0,2 ms under/200 mAabove (DC24V) | ||||||
| PÅ→AV | Høy hastighet: 10us under/10mA over (Dc5 ~24V) | |||||
| Vanlig: 0,2 m under/200 mAabove (DC24V) | ||||||
| Sløyfeisolasjon | Optokobler isolasjon | |||||
| Visning av utdatahandlinger | LED-en på panelet lyser når optokobleren er drevet | |||||
| Maskeoverføringsavstand | 500M (vanlig utgang) | |||||
| umaskert overføringsavstand | 150M (vanlig utgang) | |||||
Programvarekomponentressurser
| Vare | Ytelse | |||
| Driftskontrollmodus | Metode for gjentatt kjøring av lagrede programmer (dedikert LSl) med avbruddsfunksjon | |||
| Inn-/utgangskontrollmodus | Batchbehandlingsmodus (når du utfører END-instruksjon), input- og output-oppdateringsinstruksjon, pulsfangstfunksjon | |||
| Programmeringsspråk | Relésymbolmodus trinnstigemodus (kan representeres av SFC) | |||
| Sanntidsklokke | Klokkefunksjon | Innebygd 2000-2099, den årlige feilen er ikke mer enn 5 minutter/25°C | ||
| Programminne | Maks minnekapasitet | 32000 trinn kan settes av parametere, skrive kommentarer og filregistre i programminnet | ||
| Innebygd minnekapasitet/modell | 32000 trinn/RAM-minne, passordbeskyttet | |||
| Skrivefunksjon I RUN | Nei | |||
| Instruksjonstype | Grunnleggende instruksjon | 27 type sekvensiell kontrollinstruksjoner, 2 type trinnstige diagraminstruksjoner | ||
| Bruksanvisning | 218 typer 497 type | |||
| Aritmetikk behandlingshastighet | Grunnleggende kommando | 0,065μs/instruksjon | ||
| Inn-/utgangsnummer | Antall inngangspunkter for utvidet bruk | 256 poeng | Totale inngangs- og utgangspunkter overstiger ikke 256 poeng | |
| Antall utgangspunkter for utvidet bruk | 256 poeng | |||
| Inngang-utgangsrelé | Inngangsrelé | 256 poeng | Input og output totalt 256 poeng | |
| Utgangsrelé | 256 poeng | |||
| Hjelperelé | Vanlig | M0~M7679 | 7680 poeng | Vanlig/retention Settings can be changed through parameters |
| Oppbevaring | M500~M1023 | 524 poeng | ||
| stat | Vanlig | S0~S4095 | 4096 poeng | Vanlig/retention Settings can be changed through parameters |
| Oppbevaring | S500~S999 | 500 poeng | Vanlig/retention Settings can be changed through parameters | |
| Timer | 100ms type | T0~T199 | 200 poeng | 0,1~3276,7s |
| 10ms type | T200~T245 | 46 poeng | 0,01~327,67s | |
| 1ms Kumulativ type | T246~T249 | 4 poeng | 0,001~32,767S | |
| 100ms Kumulativ type | T250~T255 | 6 poeng | 0,1~3276,7s | |
| 1ms type | T256~T511 | 256 poeng | ||
| Teller | Generelt økende | C0~C99 | 100 poeng | 0,001~32,767s |
| (16-bit) [Changable] | Vanlig/retention Settings can be changed through parameters | |||
| Oppbevaring increasing (16-bit) [foranderlig] | C100~C199 | 100 poeng | ||
| Vanlig duplexing | C200~C219 | 20 poeng | Vanlig/retention Settings can be changed through parameters | |
| (32 bit) [Changable] | ||||
| Oppbevaring duplexing (32 bit) [foranderlig] | C220~C255 | 36 poeng | ||
| Dataregister | Vanlig | D0~D7999 | 8000 poeng | Vanlig/retention Settings can be changed through parameters |
| Oppbevaring | D200~511 | 312 poeng | ||
| Utvidelsesregister | Hovedkontroll | P0~P1023 | 1024 poeng | CJ-kommando、CALL-kommando brukt |
| Ponter | Hovedkontroll | NO~N7 | 8 poeng | MC-kommando brukt |
| Nest | Hovedkontroll | 16 bit | -32,768~ 32,767 | |
| stat | 10 desimaltall (K) | 32 bit | -2,147,483,648~ 2,147,483,647 | |
| 16 heksadesimalt tall (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Reelt tall (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Tegnstreng ("") | Tegnstreng | Spesifiser med tegn i """. maksimalt 32 halvhjørnetegn kan brukes i en konstant i en instruksjon | ||
Høyhastighetsteller
| Input Distribusjon | Enfase enkelt teller | AB Faseteller | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
