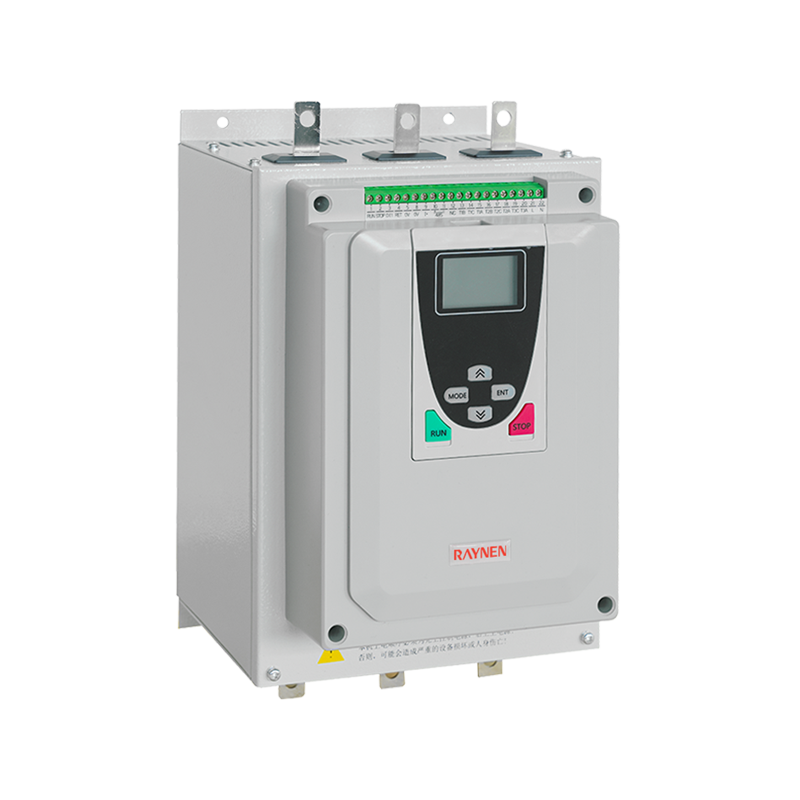

Produktsammendrag
Spesifikasjoner
 | Parametrisk | |
| Modell | RSE-T3-7-O ~ RSE-T3-55-O | |
| Bypass Type | Online bypass type | |
| Spenning | 380V | |
| Adaptiv motoreffekt (kW) | 7.5/11/15/18.5/22/30/37/45/55 | |
| Nominell utgangsstrøm (A) | 15/23/30/37/45/60/75/90/110 | |
| Dimensjoner (mm) | 342*200*214 | |
| Installasjonsstørrelse (mm) | 299*145 | |
Produktoversikt
| | Uavhengig kontrollstrømforsyning (220VAC), parameterinnstilling er også mulig uten strømforsyning (380V) |
| | Etter at bypass-kontaktoren er fjernet, er det ingen kontaktorkontaktgrense, og levetiden er lengre |
| | Kompatibel med eksterne kontaktorer, mer fleksibel å bruke og egnet for et bredere spekter av bruksområder |
 | Kan drive utradisjonelle motorbelastninger som motorvarmere, resistive belastninger og transformatorbelastninger |
 | Den kan perfekt erstatte solid-state kontaktorer og i tillegg gi myk start og myk stopp funksjoner |
 | Støtter intern tilkobling av motorer, egnet for motorer med større spesifikasjoner |
Kabling og terminaler
Modellnomenklatur
Utvalgstabell
| Modell (380V) | Adaptiv motorkraft ( kW ) | jeg ut (A) | Dimensjoner H*B*D (mm) | Installasjonsstørrelse (mm) | |
| H1*W1 | Blenderåpning | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Ytelse og konfigurasjon
| Elektriske egenskaper | |
| Nominell kontrollstrømforsyning | Enfaset 220VAC±15%, 50/60Hz |
| Nominell strømforsyningsspenning | Trefase 380V~480V (-10%~15%) |
| Nominell strømforsyningsfrekvens | 50Hz eller 60Hz |
| Antall kontrollerte faser | 3 |
| Gjeldende motor | Ekornbur trefase induksjonsmotor/asynkronmotor |
| Startfrekvens | Avhenger av belastningsforholdene. Det anbefales å starte og stoppe ikke mer enn 10 ganger i timen under normale forhold og 6 ganger i timen under tung belastning |
| Startmodus | Spenningsrampe, strømrampe, strømgrense, inching, spenningsrampe strømgrense, plutselig hoppspenningsrampe |
| Stoppmodus | Gratis stopp, myk stopp |
| Beskyttelsesfunksjon | Fasetapsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, beskyttelse mot strømubalanse, overopphetingsbeskyttelse, beskyttelse mot starttidsavbrudd, beskyttelse mot underspenning/overspenning, beskyttelse mot start over frekvens, beskyttelse mot høy strøm, beskyttelse mot tyristorbrudd, beskyttelse mot omvendt effekt, beskyttelse mot ledningsfeil, etc. |
| Miljøegenskaper | |
| Driftstemperatur | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ må redusere kapasiteten) |
| Lagringstemperatur | -25℃ ~ 70℃ |
| Relativ fuktighet | 95 % ingen kondens eller drypp |
| Høyde | Under 1000m (1000~3000m må redusere kapasiteten) |
| Kjølemetode | Forsert luftkjøling |
| Installasjonsmetode | Veggmontert |
| Annet | Ingen brennbare, eksplosive eller etsende gasser, ingen ledende støv eller metallpulver |
| Standarder og sertifisering | |
| Implementeringsstandarder | GB/T14048.6 |
| Sertifisering | CCC |
