01 Introduksjon:

De fleste skrueekstrudere drives generelt av DC-motorer, men med den raske utviklingen av kraftelektroniske enheter og mikroprosessorteknologi, forslaget om AC-kontrollteori og forbedring av AC-kontrollprogramvare de siste årene, er AC-drivteknologi mer egnet for mange applikasjoner. DC-stasjoner er mer kostnadseffektive. D71-seriens vekselrettere brukes i skrueekstrudere og har bedre hastighetskontrollytelse og dreiemomentresponshastighet enn DC-drev.

02 Funksjoner:

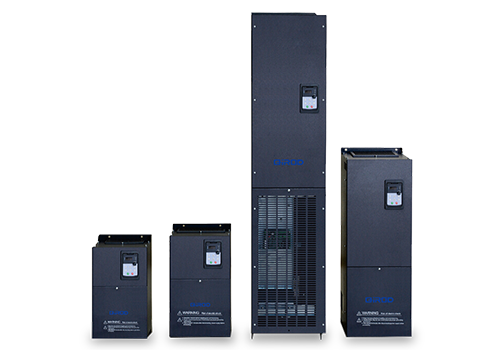

D71 er en veggmontert vekselretter, effektområdet er 0,75KW-500KW, spenningsnivået på den innkommende linjespenningen er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor. D71 har et vell av kontrollenheter, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Den faste inngangen 24V hjelpestrømforsyning brukes til digital inngang, og alle LI/TA, AI/A kan fritt defineres funksjonsdefinert.

MODBUS-grensesnittet er standardkonfigurasjon av D71, ingen alternativ er nødvendig. QD6600 kan kobles til et høyere nivå automasjonssystem gjennom MODBUS.

03 Fordel:

· Vektorkontrollteorien er avansert, systemets databehandlingsevne er veldig sterk, lastmomentet kan raskt oppdages, kontrolleres og kompenseres, og overmomentevnen er sterk;

· Høy effektivitet, ca. 5 % høyere enn for det samme strøm DC-drivsystemet;

· Sørg for at motorytelsen er uten overoppheting. Lavfrekvent stort dreiemoment, 0,5 Hz 150 % nominelt dreiemoment;

· Responshastigheten til servotrinnet, fluktuasjonen er liten når lastmomentet endres kraftig;

· Sørg for skruebeskyttelse gjennom momentgrensefunksjon;

· Den har god overbelastningskapasitet og miljøtilpasningsevne, og har høy driftssikkerhet;

· Den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktighet;

04 Systemintroduksjon:

I dette systemet driver en D71 18,5KW frekvensomformer 11KW hovedmotoren til skrueekstruderen. Frekvensreferansen til hovedmotoromformeren er gitt av PLS-en gjennom RS485-grensesnittet. Under drift kan hastigheten endres vilkårlig på berøringsskjermen for å realisere den nøyaktige hastighetsreferansen til hovedmotoren; samtidig leser PLS-en frekvensen og strømmen til omformeren gjennom MODBUS-kommunikasjon.

05 Teknisk parameter:

06 Bruk på nettstedet:

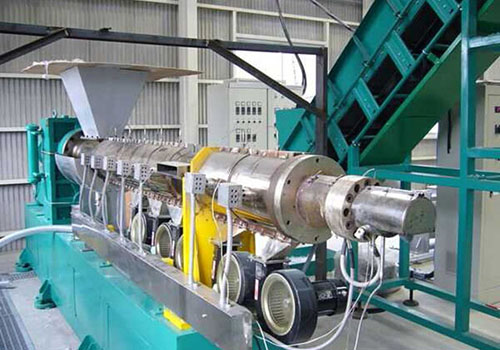

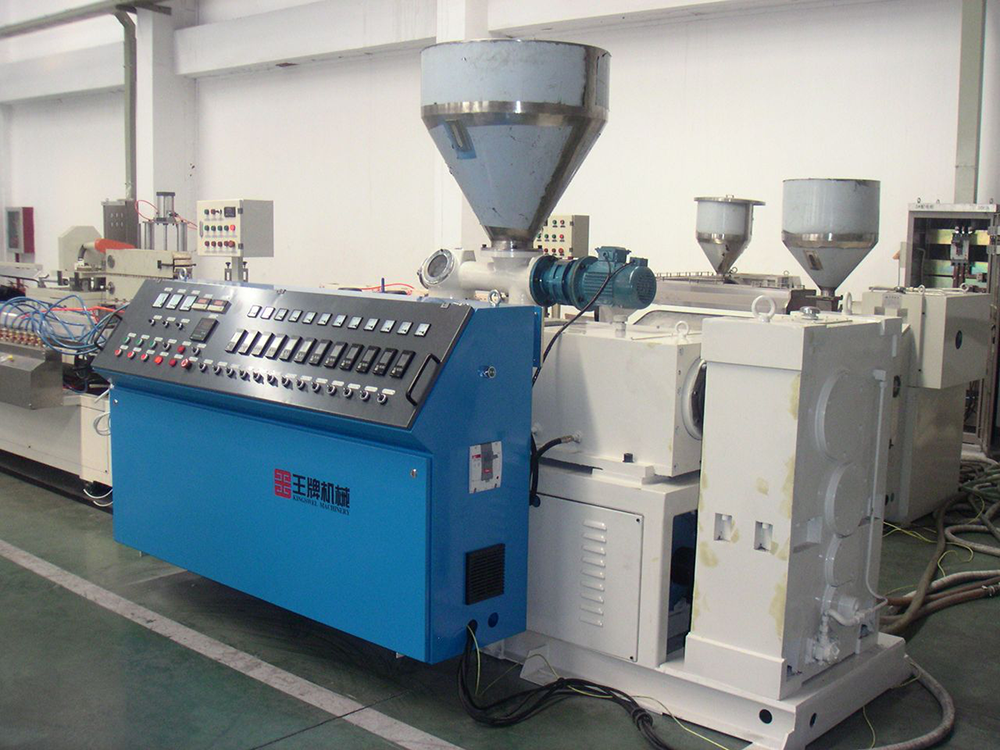

I henhold til plasssituasjonen på stedet er en omformer i D71-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren

07 Løperesultat:

Skruekstruderkontrollsystemet ved hjelp av D71-inverter har blitt satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

Hastighetskontrollpresisjonen er høy, og produksjonsproduktene er mer i tråd med kravene;

Systemet har høy hastighetsreguleringsnøyaktighet, noe som er praktisk for personell på stedet å betjene.

08 Kundefordeler:

Inverteren og spindelmotoren går stabilt, noe som reduserer vedlikeholdskostnadene;

Den omfattende beskyttelsesfunksjonen til omformeren sikrer kontinuitet i produksjonen.

Produksjonen av produkter er mer i tråd med kravene, og defektraten er sterkt redusert;

Personell på stedet er enklere å betjene og har høy hastighetsreguleringsnøyaktighet.
