01 Introduksjon:

Pumpeenheten er hovedutstyret i dagens oljeproduksjon, hvorav antallet er mer enn 100 000. Den totale installerte kapasiteten til den elektriske motoren er 35 millioner KW, og det årlige strømforbruket er mer enn 10 milliarder kWh. Elektrisitetsforbruket til pumpeenheten utgjør omtrent 40% av det totale strømforbruket til oljefeltet, og driftseffektiviteten er svært lav, gjennomsnittlig driftseffektivitet er bare 25%, kraftfaktoren er lav, og det elektriske energiavfallet er stort. Derfor er energisparepotensialet til pumpeenheter enormt, og petroleumsindustrien er også en nøkkelnæring for å fremme «energisparing av motorsystemer». Ved å bruke D71-frekvensomformeren kan pumpeenhetens bevegelseslov tilpasses de skiftende arbeidsforholdene til oljebrønnen, for å forbedre systemets effektivitet og oppnå formålet med energisparing og produksjonsøkning.

02 Funksjoner:

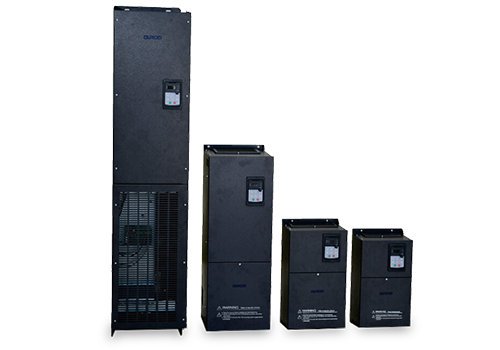

D71 er en veggmontert vekselretter, effektområdet er 0,75KW-500KW, spenningsnivået på den innkommende linjespenningen er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor.

D71 har et vell av styringsenheter, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt funksjon/AO. MODBUS-grensesnittet er standardkonfigurasjon av D71, ingen alternativ er nødvendig. D71 kan kobles til overordnede automasjonssystemer via MODBUS.

03 Fordel:

· God lavfrekvent dreiemomentytelse (1,5 ganger dreiemomentutgangen ved åpen sløyfe 0,5Hz), lavfrekvent stort dreiemoment;

· 15kW og over er utstyrt med standard DC-reaktorer, som yter godt i harmonisk kontroll og stabilitet, og hjelper kundene med å spare maskinvarekostnader;

· Den har fordelen av rask dreiemomentrespons, og når lasten svinger, er strømsvingningen liten;

· Den har god overbelastningskapasitet og miljøtilpasningsevne, og har høy driftssikkerhet;

· Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

· Den har sterk miljøtilpasningsevne, og den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktig varme.

04 Systemintroduksjon:

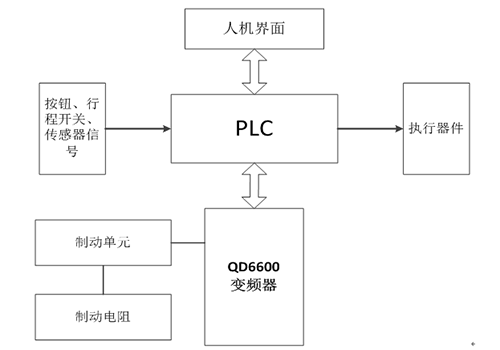

I dette systemet driver en D71 110KW inverter 75KW motoren til pumpeenheten kowtow, og kobler berøringsskjermen, PLS og omformeren til systemet gjennom RS-485 seriell kommunikasjon. Omformeren realiserer energiforbruk bremsing gjennom bremseenhet og bremsemotstand.

05 Teknisk parameter:

06 Bruk på nettstedet:

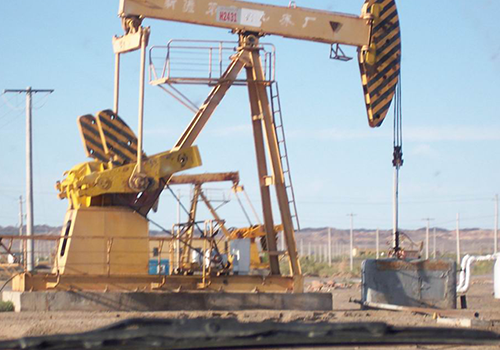

I henhold til plasssituasjonen på stedet er en omformer i D71-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Oljefeltpumpeenheten kowtow-maskinkontrollsystemet som bruker D71-omformeren har blitt satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

Utvinningshastigheten kan justeres dynamisk, sparer energi og øker produksjonen av råolje på samme tid;

Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet.

08 Kundefordeler:

Virkningen av mekaniske deler er liten, mengden utstyrsvedlikehold reduseres, og vedlikeholdskostnadene er sterkt spart;

Den omfattende beskyttelsesfunksjonen til omformeren sikrer kontinuitet i produksjonen.

Energispareeffekten er bemerkelsesverdig, og råoljeproduksjonen økes kraftig;

Driften av systemet er sikker og pålitelig, og de økonomiske fordelene er bemerkelsesverdige.
