01 Introduksjon:

Konseptet HVAC inkluderer oppvarming, ventilasjon og klimaanlegg, så det har et bredere konsept enn sentralt klimaanlegg. Konseptet med energisparing i HVAC er ikke å redusere miljøet eller undertrykke energietterspørselen i bytte mot energisparing, men å forbedre energieffektiviteten til bygninger gjennom bruk av integrerte ressursplanleggingsmetoder (IRP) og teknikker for energibehovssidestyring (DSM), med begrensede ressurser og energiforbrukskostnader for å oppnå sosial og økonomisk effektivitet for å møte de økende miljøbehovene. D71-omformeren har blitt mye brukt i varme-, ventilasjons- og luftkondisjoneringssystemer på avanserte steder som flyplasser, radio- og TV-bygninger, sykehus og t-bane.

02 Funksjoner:

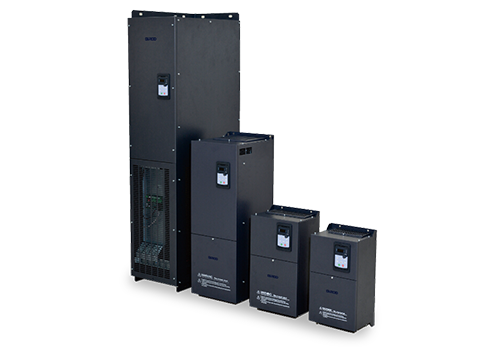

D71 er en veggmontert vekselretter, effektområdet er 0,75KW-500KW, spenningsnivået på den innkommende linjespenningen er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor.

D71 har et vell av styringsenheter, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt funksjon/AO.

MODBUS-grensesnittet er standardkonfigurasjon av D71, ingen alternativ er nødvendig. D71 kan kobles til overordnede automasjonssystemer via MODBUS.

03 Fordel:

· God lavfrekvent dreiemomentytelse (1,5 ganger dreiemomentutgangen ved åpen sløyfe 0,5Hz), lavfrekvent stort dreiemoment;

· Den har fordelen av rask dreiemomentrespons, og når lasten svinger, er strømsvingningen liten;

· Den har god overbelastningskapasitet og miljøtilpasningsevne, og har høy driftssikkerhet;

· Super strømnetttilpasningsevne, evne til å fluktuere strømnettet opptil ±15%, for å sikre stabiliteten til utgangsspenning, strøm, hastighet;

· 15kW og over er utstyrt med standard DC-reaktorer, som yter godt i harmonisk kontroll og stabilitet, og hjelper kundene med å spare maskinvarekostnader;

· Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

· Den har sterk miljøtilpasningsevne, og den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktig varme.

04 systemintroduksjon:

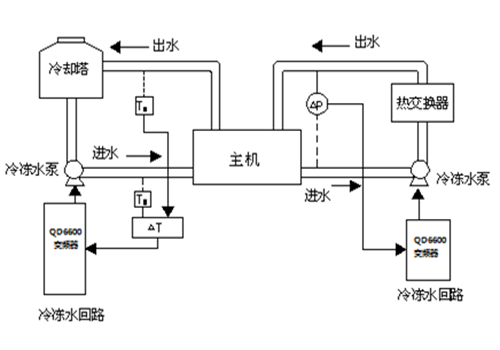

I dette systemet drives to 110KW kjølevannspumper av to D71 110KW vekselrettere, og det er også flere D71 vekselrettere som driver vifter (inkludert innendørs vifter og kjøletårnvifter). I kjølevannssirkulasjonssystemet sendes signal 1 (temperatursignal eller trykksignal) til vanninnløpskretsen og signal 2 (temperatursignal eller trykksignal) fra vannutløpskretsen til den analoge modulen for å få det analoge tilbakemeldingssignalet til omformeren. Gjennom den innebygde PID-funksjonen til omformeren realiseres den lukkede sløyfeautomatikken.

05 Teknisk parameter:

06 Bruk på nettstedet:

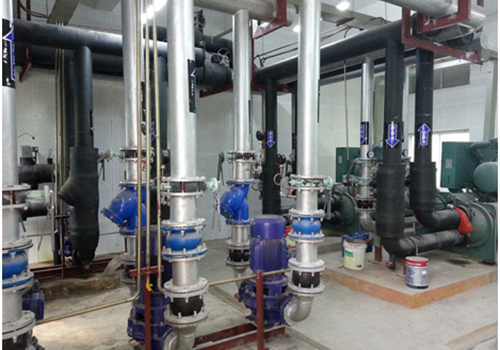

I henhold til plasssituasjonen på stedet er en omformer i D71-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Oppvarmings-, ventilasjons- og klimaanlegget ved hjelp av D71-omformeren har vært i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

Det sentrale klimaanlegget vedtar frekvenskonvertering med lukket sløyfekontroll, med rask dynamisk respons og høy grad av automatisering, og hele systemet realiserer digital og intelligent kontroll;

De økonomiske fordelene er bemerkelsesverdige, den grunnleggende energispareeffekten er 35 % til 55 %, og hele investeringen økt med frekvenskonverteringskontrollsystemet kan gjenvinnes på mer enn ett år.

08 Kundefordeler:

PID-automatisk kontroll med lukket sløyfe reduserer arbeidsbelastningen og forbedrer arbeidseffektiviteten;

Redusert motortap og vedlikeholdskostnader;

Den omfattende beskyttelsesfunksjonen til frekvensomformeren sikrer kontinuitet i produksjonen;

Reduser kjørestøyen til vannpumpen og forbedre komforten til bygningen;

De økonomiske fordelene er betydelige, og hele investeringen økt med kontrollsystemet for frekvenskonvertering kan gjenvinnes på mer enn ett år.
