01 Introduksjon:

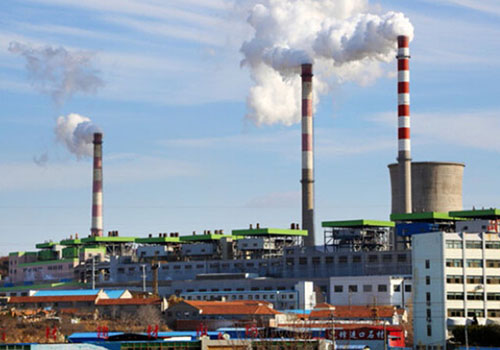

Vinteren i Nord-Kina er lang og kald, og oppvarmingsmetoder som oppvarming og jordvarme har blitt hovedmiddelet for folk her for å holde kulden ute om vinteren. Det termiske kraftverket transporterer den overopphetede dampen til hver varmevekslingsstasjon gjennom dampoverføringsrørledningen. I varmevekslerstasjonen varmer dampen oppvarmingsvarmtvannet gjennom varmeveksleren, og sirkulasjonspumpen sender varmtvannet til sekundærnettet og de ulike varmevekslerne gjennom varmerørledningen. bruker. Shanghai Qidians D71-omformer har blitt mye brukt i kommunale felt, som oppvarming, HVAC, vannverk og kloakkrenseanlegg. Våre produkter og løsninger har bemerkelsesverdige energibesparende effekter, sikker og pålitelig drift, og er garantien for stabil drift av det kommunale systemet.

02 Funksjoner:

D71 er en veggmontert inverter med et effektområde på 0,75KW-500KW, og spenningsnivåkontrollmodusen til den innkommende linjespenningen er 380V-480V, som er vektorstyring uten hastighetssensor. Den hastighetssensorløse vektorkontrollen er spesielt egnet for vifter og pumper. Den hastighetssensorløse vektorkontrollen har ikke bare en hastighet lukket sløyfe, men også en strøm lukket sløyfe, og steady-state-strømmen til motoren er mer stabil.

D71 har et vell av klientterminaler, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog inngang Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA, AI/AO kan fritt defineres funksjonsprogrammeres. MODBUS-grensesnittet er standardkonfigurasjon av D71, ingen alternativ er nødvendig. D71 kan kobles til overordnede automasjonssystemer via MODBUS. D71-seriens omformer har innebygd PID-funksjon, operasjonen er mer fleksibel, og det er mange måter å kontrollere grensesnittet på.

04 Systemintroduksjon:

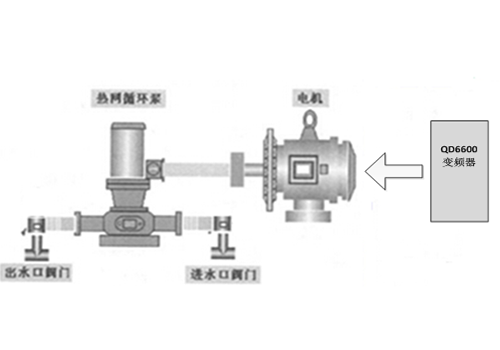

I dette systemet brukes en D71 110KW frekvensomformer til å drive en 110KW varmenettssirkulasjonspumpe. Ved å samle temperaturforskjellen mellom den totale utgangs- og returvanntemperaturen til systemet, og sammenligne temperaturforskjellen til brukersystemets returvanntemperatur i hvert område med systemdesigntemperaturforskjellen, justeres hastigheten til sirkulasjonspumpen automatisk av den innebygde PID-funksjonen til omformeren for å realisere justeringen av den totale flyten og temperaturen til systemet.

05 Teknisk parameter:

06 Bruk på nettstedet:

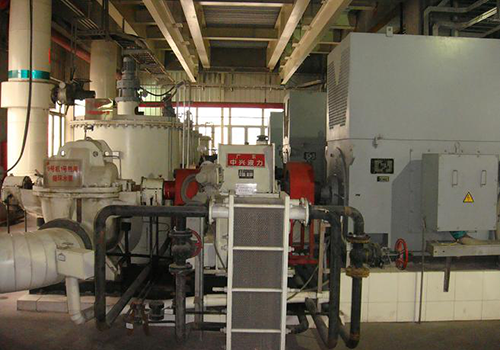

I henhold til plasssituasjonen på stedet er en omformer i D71-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Varmenettverkets sirkulerende vannpumpesystem med D71-inverter har vært satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig og har lav feilrate;  Gjennom automatisk PID-justering elimineres fenomenet med ujevn oppvarming og kjøling av hver stasjon i varmenettverket;

Realisere ubemannet drift av produksjonen, redusere arbeidsintensiteten og forbedre produksjonseffektiviteten;

De økonomiske fordelene er betydelige, og alle de økte investeringene kan gjenvinnes på mer enn ett år.

08 Kundefordeler:

Oppvarmingen og kjølingen av hver stasjon i varmenettet er enhetlig, noe som sikrer varmebehovet til fjernkundene og unngår overoppheting av nærkundene.

Realisere ubemannet drift av produksjonen og forbedre produksjonseffektiviteten;

Den mekaniske påvirkningen reduseres, noe som i stor grad sparer vedlikeholdskostnadene;

Den energisparende effekten er bemerkelsesverdig, og den økte investeringen kan gjenvinnes fullt ut på mer enn ett år.
