01 Introduksjon:

Roterende skjæremaskin er et av hovedutstyret for produksjon av kryssfiner. Den er delt inn i kortbasert roterende skjæremaskin og ikke-kort roterende skjæremaskin. Med utviklingen av teknologien brukes digital servokontrollteknologi også til produksjon av roterende skjæremaskin. Tømmerkutteren roterer den gjenværende vedkjernen på nytt, slik at råvarene utnyttes fullt ut. Shanghai Qidian har uavhengig utviklet et sett med systemer egnet for ulike typer roterende skjæremaskiner på markedet. Etter praktisk bruk i Shandong, Hebei, Guangxi, Jiangxi og andre steder, har det løst mange maskinprodusenters bekymringer om numerisk kontroll og automatisering av roterende skjæreutstyr. krav.

02 Funksjoner:

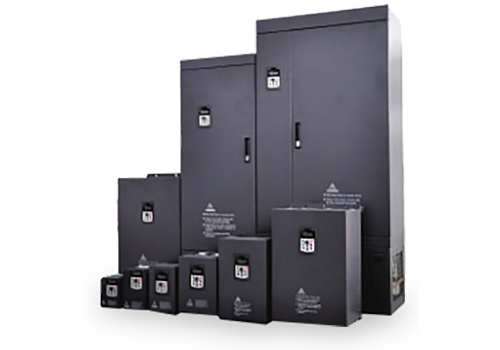

D51 er en veggmontert omformer, effektområdet er 3KW-15KW, innkommende linjespenning er 380V-480V, og kontrollmodusen er vektorstyring uten hastighetssensor og lukket sløyfe vektorstyring.

03 Fordel:

· Har lavfrekvente dreiemomentkarakteristikk, 0,5Hz 180% nominelt dreiemoment;

· For komplekse roterende skjæreobjekter har den nok startmoment til å sikre at motoren har sterk skjærekraft og jevn utgang under tung skjæring med lav hastighet;

· Den har hastighetskontrollnøyaktighet, kontrollnøyaktigheten er 0,2%, realiserer presis hastighetskontroll, sikrer jevnheten til roterende skjæring og høyhastighets stopp og omstartarbeid, som kan sammenlignes med importerte omformere;

· Dreiemomentresponsen trenger bare 20ms, og oppnår rask respons, og den generelle kjøretilstanden er mer stabil;

· God overbelastningskapasitet og miljøtilpasningsevne, høy driftssikkerhet;

· Utmerket AVR-funksjon, supernetttilpasning, holder utgangsmomentet konstant i tilfelle spenningssvingninger, og kan møte normal drift av roterende skjæring når nominell spenning er over 60℅;

· Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

· Den har sterk miljøtilpasningsevne, og den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktig varme.

04 Systemintroduksjon:

I dette systemet drives den roterende skjæremaskinen av D51-frekvensomformeren, ledningsføringen til kontrollsystemet er enkel, ingen ekstern kontroller er nødvendig, alle funksjoner realiseres av den innebygde frekvensomformeren, og hele systemet er økonomisk og pålitelig. Bruk av den roterende koderen som avstandsmålingssensor kan forbedre målenøyaktigheten til 0,01 mm; Ved å bruke den roterende koderen for å måle den faktiske hastigheten til rullen kan du unngå feilen forårsaket av den ustabile nettspenningen på tykkelsen på den roterende skjæringen.

05 Teknisk parameter:

06 Bruk på nettstedet:

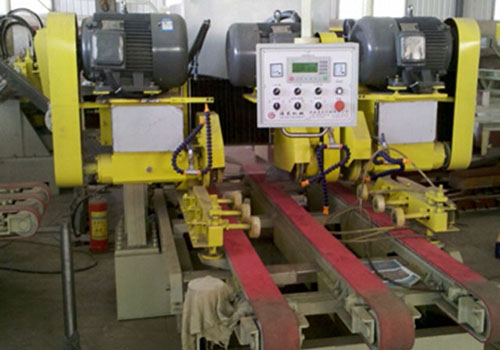

I henhold til plasssituasjonen på stedet er en omformer i D51-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Rotasjonsskjæremaskinens kontrollsystem ved hjelp av D51-omformeren har blitt satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

De teknologiske parametrene til roterende skjæremaskiner er satt online, og skjæretykkelsen kan kontinuerlig justeres for å møte ulike markedskrav;

Hastighetskontrollpresisjonen er høy, og produksjonsproduktene er mer i tråd med kravene.

08 Kundefordeler:

Tykkelsen på den roterende skjæringen er jevn, overflaten er glatt og prosesskravene er oppfylt;  Den omfattende beskyttelsesfunksjonen til omformeren kan sikre produksjon selv når strømnettet svinger, og maksimere kontinuiteten i produksjonen;  Forbedre produksjonseffektiviteten og vedutnyttelsen, beskytt miljøet og spar produksjonskostnader.
