01 Introduksjon:

Med den kontinuerlige utviklingen av kraner er det vanskelig for tradisjonell kontrollteknologi å møte de stadig høyere hastighetsregulerings- og kontrollkravene til kraner. I dag, med den raske utviklingen av elektronisk teknologi, blir kombinasjonen av kran og elektronisk teknologi mer og mer nær, og AC variabel frekvens hastighetskontrollenhet erstatter den tradisjonelle motorrotorserien motstandshastighetskontrollmetoden. Blant mange AC-styreenheter med variabel frekvenshastighet har RVE32-frekvensomformeren gjort den mye brukt i ulike applikasjoner på grunn av stabiliteten i ytelsen, rikdommen på utvidelsesfunksjoner, programmeringsmiljøets fleksibilitet, dreiemomentkarakteristikker og tilpasningsevne til bruk ved forskjellige anledninger. Inverter inntar en svært viktig posisjon i high-end markedet.

02 Funksjoner:

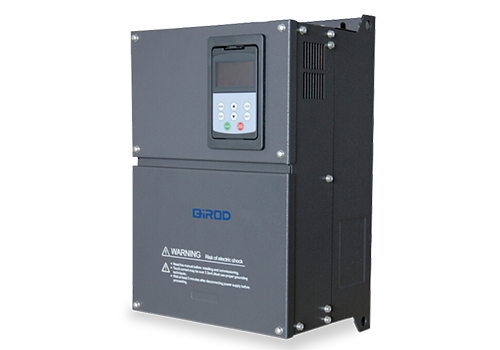

RVE32 er en veggmontert omformer, effektområdet er 0,75KW-500KW, spenningsnivået på innkommende linjespenning er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor. RVE32 har et vell av understasjoner, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt funksjon/A.

MODBUS-grensesnitt er standardkonfigurasjon av RVE32, ingen alternativ er nødvendig. RVE32 kan kobles til overordnede automasjonssystemer via MODBUS.

03 Fordel:

· Med lavfrekvente dreiemomentkarakteristikk kan den gi 0,5 Hz 150 % av det nominelle dreiemomentet for å sikre jevn start av kranen med variabel frekvens.

· Pålitelig bremselogikkkontroll, bremsetiden er justerbar, samtidig som den sikrer at kroken ikke sklir, unngår den også den store startstrømmen til motoren.

· Akselerasjons- og retardasjonsprosessen er i samsvar med S-kurvemodus, som øker stabiliteten til arbeidet, reduserer den mekaniske påvirkningen og forlenger utstyrets levetid.

· Startstrømmen er liten, strømpåvirkningen på strømnettet er liten, sløsingen med strømforsyning reduseres kraftig, og energisparingseffekten er åpenbar.

· Komplett beskyttelsesfunksjon, forbedre sikkerhetsfaktoren og forenkle inspeksjon og vedlikehold.

· Den har sterk miljøtilpasningsevne, og den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktig varme.

04 Systemintroduksjon:

I dette systemet drives 4 sett med 7,5KW motorer av en RVE32 45KW inverter for å realisere vognkontrollen til portalkranen. RVE32 kan gi fullstendig bremseåpningslogikkkontroll, høy- og lavhastighetskoblingskontroll, parallellvektorkontroll med flere motorer, justerbar bremsespenningskontroll, høyfrekvent feltsvekkelseskontroll og andre funksjoner, for å oppnå kontroll over portalkraner.

05 Teknisk parameter:

06 Bruk på nettstedet:

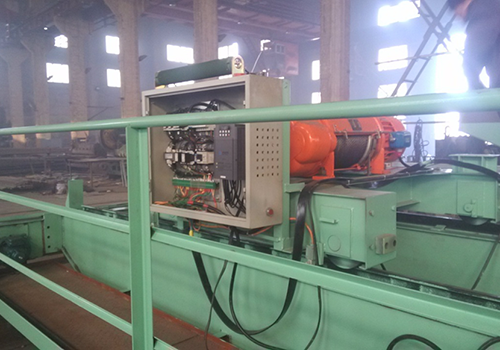

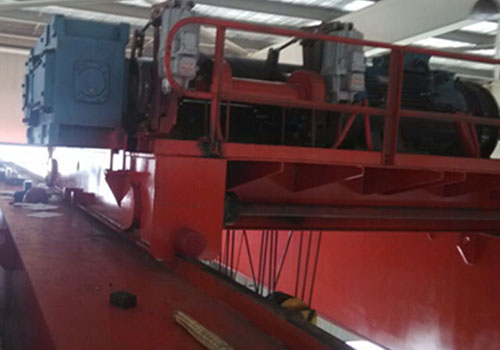

I henhold til plasssituasjonen på stedet er en omformer i RVE32-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Portalkrankontrollsystemet med RVE32-omformer har vært i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

*Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

*Utmerket strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

* Start- og kjøreprosessen er jevn og effektiv, trygg og pålitelig.

08 Kundefordeler:

Inverteren og kranen fungerer stabilt, noe som reduserer vedlikeholdskostnadene betydelig;

Den omfattende beskyttelsesfunksjonen til omformeren sikrer kontinuitet i produksjonen.

Høy og lav hastighet byttekontroll, høy effektivitet;

Bremsekontrollen er realisert av frekvensomformeren, og sikkerheten er god.
