01 Introduksjon:

Med utviklingen av kraftteknologi og forbedringen av frekvensomformingshastighetsreguleringsteknologien, har den intelligente vannforsyningskontrollmetoden med frekvensomformingshastighetsregulering som kjerne erstattet den tidligere vannforsyningsmetoden for multipumpebytte og ventiljustering. Under hastighetsregulering med variabel frekvens kan startstrømmen begrenses innenfor merkestrømmen, og dermed unngå innvirkning på strømnettet under start. På grunn av den jevne starten av pumpen reduseres gjennomsnittshastigheten ved normal drift, og forlenger dermed levetiden til utstyr som pumper og ventiler. Samtidig kan det eliminere vannhammereffekten ved start og stopp. Med sin stabile ytelse, enkle driftsmodus og funksjon, vil frekvensomformeren gjøre det mulig for vannforsyningssystemet å spare strøm, vann og arbeidskraft, og til slutt oppnå formålet med høyeffektiv drift.

02 Funksjoner:

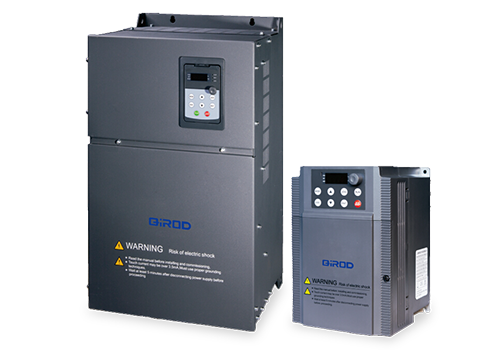

RVE32 er en skapmontert omformer, effektområdet er 0,75KW~500KW, innkommende spenning er 380V~480V, og kontrollmetodene er sensorløs vektorkontroll og vektorkontroll. Den hastighetssensorløse vektorkontrollen er en slags vektorkontroll, men det er ingen hastighetssensor, og hastighetstilbakemeldingsverdien til motoren estimeres gjennom beregningen av motormodellen. Kontrollnøyaktigheten og dynamisk ytelse til den hastighetssensorløse vektorkontrollen er ikke like god som vektorkontrollen med hastighet lukket sløyfe, men den har også fordelene med enkelt system, ingen behov for å opprettholde hastighetssensorer og lav pris, spesielt for vifter og pumper. Den tradisjonelle V/f-styringen trenger heller ikke en hastighetssensor, men for høyeffekts vifte- og pumpemotorer, som V/f-styring uten strømsløyfestyring, er det lett å forårsake strømsvingninger. Den hastighetssensorløse vektorkontrollen har ikke bare en hastighet lukket sløyfe, men også en strøm lukket sløyfe, og steady-state-strømmen til motoren er mer stabil.

RVE32 har et vell av klientterminaler, inkludert 8 digitale innganger (LI1~LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt/A-funksjonsprogrammeres. MODBUS-grensesnitt er standardkonfigurasjon av RVE32, ingen alternativ er nødvendig. RVE32 kan kobles til overordnede automasjonssystemer via MODBUS.

Inverter i RVE32-serien har innebygd PID-funksjon, som er mer fleksibel i drift. Det er mange måter å kontrollere grensesnittet på, som kan være kablet eller kommunikasjon.

04 Systemintroduksjon:

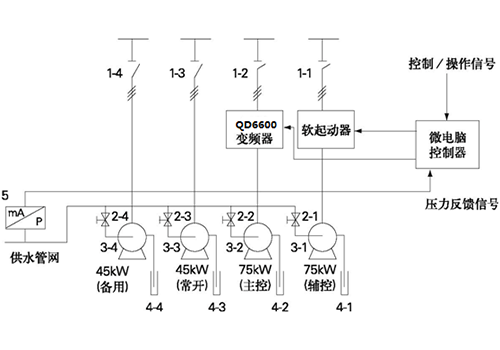

I dette systemet brukes tre dypbrønnpumper, og en 45KW dypbrønnpumpe brukes som en normalt åpen pumpe for å opprettholde den grunnleggende vannforsyningsfunksjonen. En 75kW dypbrønnpumpe brukes som hovedkontrollpumpe, og en frekvensomformer konstant trykk automatisk vannforsyningskontroll er installert. Når vannforbruket endres, justeres pumpens hastighet for å realisere konstant trykkvannforsyning til vannforsyningsnettverket. En 75kW dypbrønnpumpe er installert med et sett med full digital. AC-motorens mykstartkontroller brukes som en hjelpekontrollpumpe. Når vannforsyningsvolumet endres kraftig, hvis hovedkontrollpumpen har jobbet med full frekvens (eller frekvens), kan ikke trykket i vannforsyningsrørnettet garanteres å være konstant. Kontrolleren får hjelpekontrollpumpen til å starte (eller stoppe), og deretter kjører hovedkontrollpumpen med variabel hastighet for å justere vanntrykket i rørnettet for å holde det konstant.

1- Strømbryter 2- Enveis vannventil 3- Pumpens reaktans 4- Dypbrønnvannkilde 5- Trykksensor

05 Teknisk parameter:

06 Bruk på stedet:

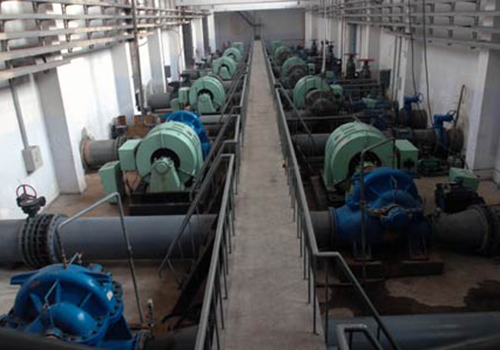

I henhold til plasssituasjonen på stedet er en omformer i RVE32-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Vannforsyningssystemet med konstant trykk med RVE32-omformer har vært i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig og har lav feilrate;

Vanntilførselstrykket er stabilt, noe som eliminerer ulempene ved at høyhusholdninger avskjærer vannet under høy vannforbruk og for høyt rørtrykk i vannbunnsperioder;

Løs problemet med fjerning av sand når pumpen er slått på og overløpsproblemet under drift;

De økonomiske fordelene er bemerkelsesverdige, og selve driftsstatistikken viser at det kan spares 432 600 kWh strøm på ett år. Beregnet til 0,3 yuan per kilowatt-time kan man spare rundt 129 800 yuan i strømkostnader. Mer enn ett år kan gjenopprette all den økte investeringen i det automatiske kontrollsystemet med konstant trykkvannforsyning.

08 Kundefordeler:

Vanntrykket til vannforsyningsrørnettet er stabilt og endres ikke med endringen av vannforbruket, noe som forbedrer kvaliteten på vannforsyningen;

Det unngår fenomenet rennende vann og vannlekkasje forårsaket av unormal økning av vanntrykket i vannforsyningsrørnettet, og reduserer vedlikeholdskostnadene;

Den energibesparende effekten er bemerkelsesverdig, og den økte investeringen i vannforsyningssystemet med konstant trykk kan gjenvinnes fullt ut på mer enn ett år;

Sløsing med vannressurser unngås, og ytterligere utvidelse av traktområdet for vannstandsfall dannet ved overdreven utnyttelse av grunnvannet forhindres.
