01 Introduksjon:

Vannressurser er en viktig faktor for økonomisk utvikling og bærekraftig sosial utvikling, og urban kloakkrensehastighet har blitt et viktig symbol på om en region er sivilisert eller ikke. Den alvorlige forurensningen og økende knappheten på vannressurser har nå blitt et tema for bekymring over hele verden. Med utviklingen av økonomien i Kina har mengden urbane kloakk og industrielt avløpsvann økt kraftig, noe som gir en enorm markedsplass for vannbehandlingsindustrien. I kloakkrenseanlegg er lufteblåser og nedsenkbar pumpe kjerneutstyret til kloakkbehandling. RVE32 inverter har et bredt bruksområde innen kloakkrensing, og har oppnådd gode økonomiske og sosiale fordeler.

02 Funksjoner:

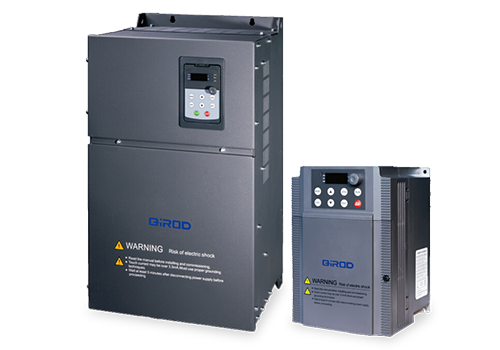

RVE32 er en veggmontert omformer, effektområdet er 0,75KW-500KW, spenningsnivået på innkommende linjespenning er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor.

RVE32 har et vell av understasjoner, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt funksjon/A.

MODBUS-grensesnitt er standardkonfigurasjon av RVE32, ingen alternativ er nødvendig. RVE32 kan kobles til overordnede automasjonssystemer via MODBUS.

03 Fordel:

· Stort startmoment, 1,5 ganger dreiemomentutgangen ved åpen sløyfe 0,5Hz, oppfyller kravene til nedsenkbar pumpedrift;

· Den har fordelen av rask dreiemomentrespons, og når lasten svinger, er strømsvingningen liten;

· Den har god overbelastningskapasitet og miljøtilpasningsevne, og har høy driftssikkerhet;

· Super strømnetttilpasningsevne, evne til å fluktuere strømnettet opptil ±15%, for å sikre stabiliteten til utgangsspenning, strøm, hastighet;

· Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

· Den har sterk miljøtilpasningsevne, og den helt uavhengige luftkanaldesignen kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktig varme.

04 Systemintroduksjon:

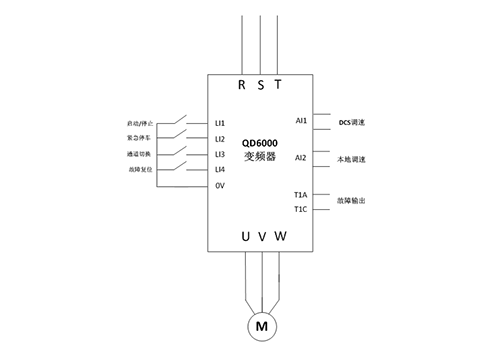

I dette systemet drives hovedmotoren til 110KW nedsenkbar pumpe av RVE32 110KW omformeren, som er sentralstyrt av DCS-systemet i det sentrale datarommet, og som også kan betjenes lokalt.

05 Teknisk parameter:

06 Bruk på nettstedet:

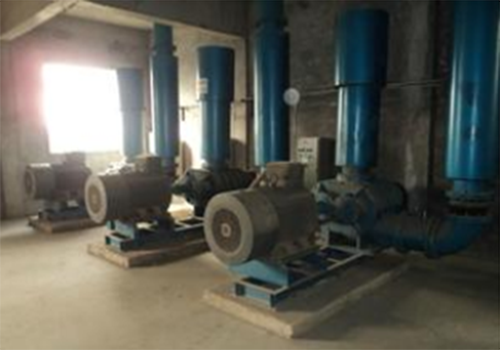

I henhold til plasssituasjonen på stedet er en omformer i RVE32-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Kontrollsystemet for nedsenkbar pumpe for kloakkbehandling som bruker RVE32 frekvensomformer har vært satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;

Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

I henhold til prosessens behov, gjør motoren myk start / myk stopp, slik at den plutselige vridningen og vannhammerfenomenet kan løses;

De økonomiske fordelene er bemerkelsesverdige, strømsparingseffekten er mer enn 20%, og hele investeringen økt med frekvenskonverteringskontrollsystemet kan gjenvinnes på mer enn ett år.

08 Kundefordeler:

Eliminerer mange kjedelige manuelle operasjoner, utrygge skjulte farer og forbedrer arbeidseffektiviteten;

Reduserer innvirkningen på maskineriet kraftig når pumpen startes, og reduserer vedlikeholdskostnadene;

Den omfattende beskyttelsesfunksjonen til omformeren sikrer kontinuitet i produksjonen.

De økonomiske fordelene er betydelige, og hele investeringen økt med kontrollsystemet for frekvenskonvertering kan gjenvinnes på mer enn ett år.
