01 Introduksjon:

Viftebelastninger er mye brukt, for eksempel tilførselsvifter og induserte trekkvifter av forskjellige produksjons- og husholdningskjelesystemer, sentrale luftkondisjoneringsvifteenheter, friskluftenheter, kjøletårnvifter, avtrekksvifter på forskjellige produksjonssteder og tørketromler på produksjonslinjer. Vifter er hovedkraftutstyret til industri- og gruvebedrifter. I følge statistikken til relevante avdelinger er den installerte kapasiteten til vifter og pumper og motorer i landet omtrent 35 000 MW, og strømforbruket utgjør omtrent 40% av det nasjonale strømforbruket. Ved bruk av RVE32-inverter i viftedrift er strømsparingsgraden vanligvis 20%-60%, og investeringsgjenopprettingsperioden er 1-3 år. Fordelene er svært betydelige.

02 Funksjoner:

RVE32 er en skapmontert omformer, effektområdet er 0,75KW-500KW, innkommende linjespenning er 380V-480V, og kontrollmodusen er vektorstyring og vektorstyring uten hastighetssensor. Den hastighetssensorløse vektorkontrollen er en slags vektorkontroll, som estimerer hastighetsfeedbackverdien til motoren gjennom beregningen av motormodellen. Kontrollnøyaktigheten og dynamisk ytelse til den hastighetssensorløse vektorkontrollen er ikke like god som vektorkontrollen med hastighet lukket sløyfe, men den har også fordelene med enkelt system, ingen behov for å opprettholde hastighetssensor og lav pris, spesielt egnet for vifte- og pumpemotorer. Den tradisjonelle V/f-styringen trenger heller ikke en hastighetssensor, men for høyeffekts vifte- og pumpemotorer, som V/f-styring uten strømsløyfestyring, er det lett å forårsake strømsvingninger. Den hastighetssensorløse vektorkontrollen har ikke bare en hastighet lukket sløyfe, men også en strøm lukket sløyfe, og steady-state-strømmen til motoren er mer stabil.

RVE32 har et vell av klientterminaler, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog inngang Fast inngang, 24V hjelpestrømforsyning brukes til digital inngang, alle LI/TA kan fritt defineres funksjon/AO.

Inverter i RVE32-serien har innebygd PID-funksjon, som er mer fleksibel i drift. Det er mange måter å kontrollere grensesnittet på, som kan være kablet eller kommunikasjon.

04 Systemintroduksjon:

Totalt fire motorer i denne kjelen bruker RVE32 frekvensomformere for å kontrollere henholdsvis damp, varm olje og varm røykgass. Den varme røykgassen styres av to 315KW motorer, og sendes til hovedviften gjennom rør for tørking av tremasse. To 315KW QD6000-omformere kontrollerer henholdsvis de to viftene og kontrollerer utgangseffekten til viftene ved å justere utgangsfrekvensen til RVE32, for å realisere den nøyaktige reguleringen av strømmen av varm røyk, som ikke bare oppfyller kravene til prosessen, men også er mer effektiv enn å bruke en frontrute. Det er mer energieffektivt å justere strømmen av varm røyk. De to andre 132KW motorene mater henholdsvis dampen fra dampgeneratoren og den varme oljen fra den termiske oljegeneratoren inn i blandekammeret. Justeringen av damputgangen i dampgeneratoren kan kontrollere trykket og temperaturen i dampgeneratoren, og justeringen av den termiske oljeutgangen i den termiske oljegeneratoren kan kontrollere temperaturen på den termiske oljegeneratoren. RVE32 justerer også utgangen av damp og varm olje ved å kontrollere utgangseffekten til motoren, for å kontrollere trykket og temperaturen til dampgeneratoren og temperaturen til den varme oljegeneratoren.

05 Teknisk parameter:

06 Bruk på nettstedet:

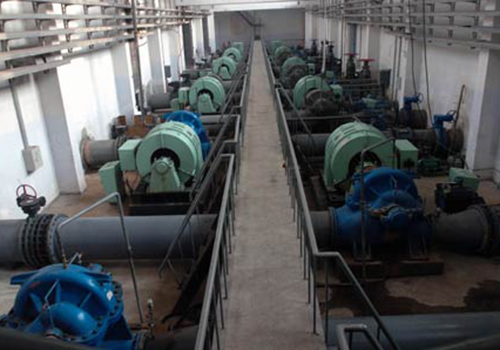

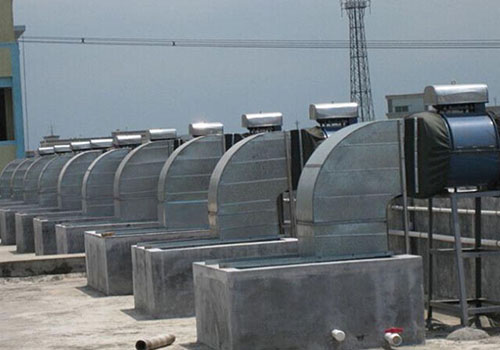

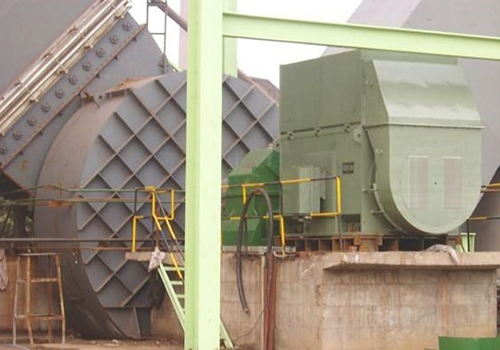

I henhold til plasssituasjonen på stedet er en omformer i RVE32-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Kjelviftestyringssystemet ved hjelp av RVE32-omformeren har vært i drift i mer enn fire år, og har oppnådd gode økonomiske og sosiale fordeler:

Kontrollenheten fungerer pålitelig og har lav feilrate;  Betydelig mindre støy;

Nøyaktig regulering av varm røykstrøm for å møte kravene til produksjonsprosessen;

Forlenger levetiden til lagrene til motoren og viften, reduserer varmeutviklingen til motoren og reduserer mengden vedlikehold betydelig;

De økonomiske fordelene er betydelige, og hele investeringen økt med kontrollsystemet for frekvenskonvertering kan gjenvinnes på mer enn ett år.

08 Kundefordeler:

Juster strømmen nøyaktig for å møte kravene til produksjonsprosessen;

Reduserte motortap og vedlikeholdskostnader;

Den energisparende effekten er bemerkelsesverdig, og investeringen økt med frekvenskonverteringskontroll kan gjenvinnes fullt ut på mer enn ett år.
