01 Introduksjon:

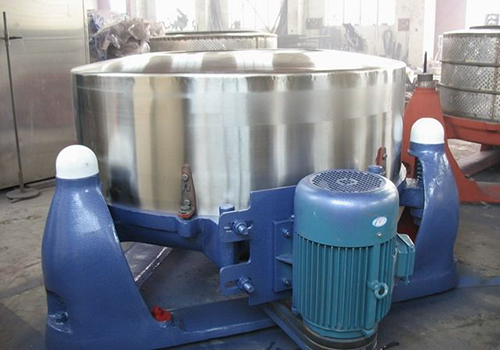

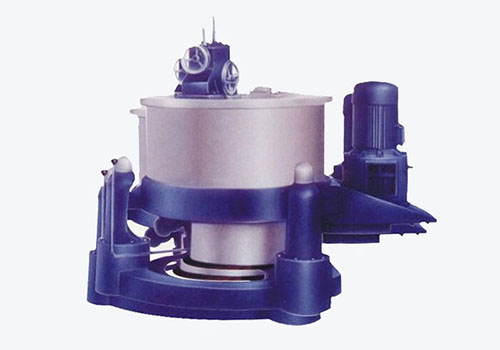

Den industrielle sentrifugen er et av hovedutstyret i den kjemiske industrien. Den skiller hovedsakelig fast og væske gjennom sentrifugalkraft. I henhold til prosessegenskapene er materialet hovedsakelig en fast-væske-blanding i begynnelsen, og belastningen er relativt stor når den nettopp er startet. Under påvirkning av sentrifugalkraften strømmer den ut fra utsiden av sentrifugalkraften, slik at en del av væsken separeres, og med ytterligere økning av motorhastigheten reduseres også belastningen tilsvarende. RVE32-frekvensomformeren kan oppfylle de teknologiske kravene og realisere separasjonseffekten av å kjøre med flere forskjellige hastigheter. Som industrielt kontrollutstyr har det et bredt spekter av bruksområder i industrielle sentrifuger.

02 funksjoner:

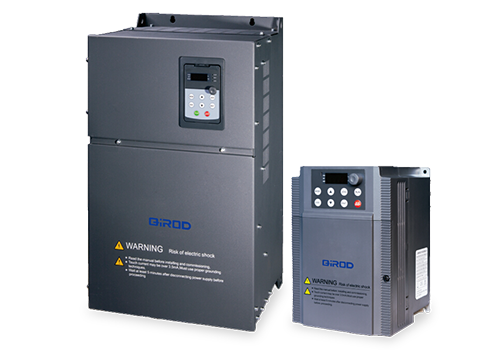

RVE32 er en veggmontert omformer, effektområdet er 0,75KW-500KW, spenningsnivået på innkommende linjespenning er 380V-480V, og styringsmetoden er vektorstyring uten hastighetssensor.

RVE32 har et vell av understasjoner, inkludert 8 digitale innganger (LI1-LI8), 2 analoge innganger (AI), 2 reléutganger (TA), 2 analoge utganger (AO), 5V hjelpestrømforsyning for analog strømforsyning Fast inngang, 24V hjelpestrømforsyning brukes for digital inngang, alle LI/TA kan defineres fritt funksjon/A.

MODBUS-grensesnitt er standardkonfigurasjon av RVE32, ingen alternativ er nødvendig. RVE32 kan kobles til overordnede automasjonssystemer via MODBUS.

03 Fordel:

· Gir 250 % av den nominelle elektriske strømmen under lavfrekvent drift og akselerasjon, og oppfyller kravene til sentrifugedrift;

· Med hastighetskontrollnøyaktighet er kontrollnøyaktigheten 0,2 %, og nøyaktig hastighetskontroll oppnås;

· Den har fordelen av rask dreiemomentrespons, og når lasten svinger, er strømsvingningen liten;

· Den har god overbelastningskapasitet og miljøtilpasningsevne, og har høy driftssikkerhet;

· Flertrinns hastighetskontroll for å møte kravene til industriell produksjonsprosess;

· Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;

· Sterk miljøtilpasningsevne, helt uavhengig luftkanaldesign kan i stor grad forbedre motstanden mot tøffe miljøer som oljeforurensning, støv og fuktighet;

04 Systemintroduksjon:

I dette systemet brukes en RVE32 22KW inverter til å drive 22KW sentrifugen, og multihastighetsfunksjonen til inverteren er valgt for å realisere trehastighetskontroll, nemlig lavhastighetsdrift, middelshastighetsdrift og høyhastighetsdrift. Rask stopp oppnås gjennom den eksterne bremseenheten og bremsemotstanden.

05 Teknisk parameter

06 Bruk på nettstedet:

I henhold til plasssituasjonen på stedet er en omformer i RVE32-serien installert i styreskapet, og omformerinstallasjonen og motoren på stedet er som vist på figuren.

07 Løperesultat:

Det industrielle sentrifugekontrollsystemet som bruker RVE32-omformeren har vært satt i drift i mer enn tre år, og har oppnådd gode økonomiske og sosiale fordeler: Kontrollenheten fungerer pålitelig, har god miljøtilpasningsevne, kan motstå tøffe miljøer som oljeforurensning, støv og fuktig varme, og har lav feilrate;  Vedta bremsing av energiforbruk, myk start og myk stopp, ingen innvirkning på strømnettet;  Utmerkede strømbegrensende egenskaper, sterk overbelastningskapasitet, kan effektivt redusere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produksjonskontinuitet;  De økonomiske fordelene er betydelige, og hele investeringen økt med kontrollsystemet for frekvenskonvertering kan gjenvinnes på mer enn to år;

08 Kundefordeler:

Bruken av energiforbruksbremsing sparer kostnadene for bremseklosser og tiden for å bytte bremseklosser, produksjonseffektiviteten økes med 15%, og den omfattende fordelen er sterkt forbedret; Den omfattende beskyttelsesfunksjonen til omformeren sikrer kontinuitet i produksjonen;  De økonomiske fordelene er bemerkelsesverdige, og hele investeringen økt med kontrollsystemet for frekvenskonvertering kan gjenvinnes på mer enn to år.
